SAF 522 - Soporte de pie de dos piezas sin rodamiento SKF

Name: SAF 522 - Soporte de pie de dos piezas sin rodamiento SKF
Brand: SKF
SKU: SAF 522
Price: 632211.0 CLP
Availability: InStock

Descripción

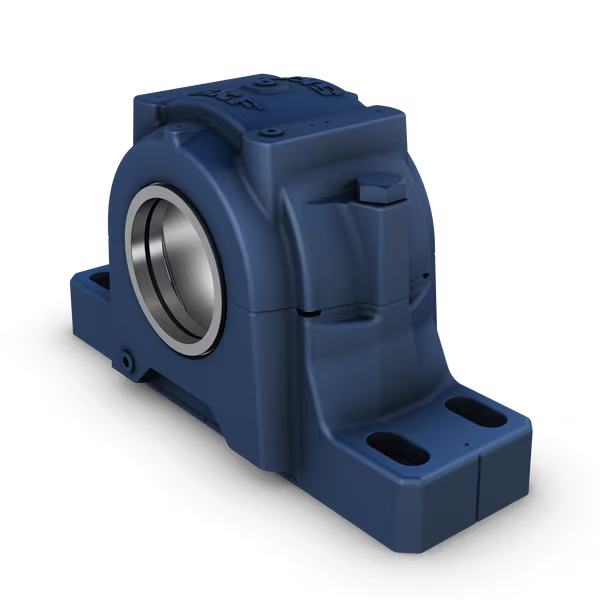

SAF 522 - Soporte de pie de dos piezas sin rodamiento

Los soportes de pie de dos piezas SAF tienen una estructura de metal fundido de dos piezas con dimensiones en pulgadas. Estos soportes han sido desarrollados para ser la mejor opción en cuanto a diseño, calidad, robustez y rentabilidad. Los soportes SAF, cuando se utilizan con rodamientos, sellos y componentes relacionados de SKF, proporcionan una solución personalizada para lograr la máxima vida útil y reducir los requisitos de mantenimiento de los equipos giratorios.

Diseño robusto
Configuraciones personalizables
Adecuados para condiciones de funcionamiento difíciles
Solución de rodamientos rentable

Dimensiones

EJE

d_a	100.013 mm	Diámetro del eje

Asiento del rodamiento

D_a	200 mm	Diámetro del asiento del rodamiento
	G7	Clase de tolerancia del diámetro del asiento del rodamiento
C_a	62.789 mm	Ancho del asiento del rodamiento
H₁	125.425 mm	Altura del centro

Dimensiones exteriores

A₁	120.65 mm	Ancho del pie
A₂	165.1 mm	Ancho total
H	239.316 mm	Altura total
H₂	50.8 mm	Altura del pie
J	min.320.675 mm	Distancia entre los tornillos de fijación
J	max.368.3 mm	Distancia entre los tornillos de fijación
J₁	69.85 mm	Distancia entre los tornillos de fijación, axial
L	419.1 mm	Longitud total
N₁	22.225 mm	Ancho del agujero del tornillo de fijación

Orificios roscados

R₁	67.866 mm	Distancia del tapón de drenaje desde el centro
R₂	31.75 mm	Altura de la posición del tapón de drenaje
R_G	3/8-18 NPT	Rosca del agujero de drenaje
P_G	1/4-18 NPT	Rosca de boquilla engrasadora en tapa

Cargas seguras recomendadas

P_60°	149 kN	Carga segura a ángulo de carga de 60°
P_90°	89 kN	Carga segura a un ángulo de carga de 90°
P_120°	55.6 kN	Carga segura a un ángulo de carga de 120°
P_150°	50.7 kN	Carga segura a un ángulo de carga de 150°
P_180°	60.9 kN	Carga segura en ángulo de carga de 180°
P_a	39.6 kN	Carga segura, axial
