SAF 22517 - Soporte de pie con rodamiento incluido SKF

Name: SAF 22517 - Soporte de pie con rodamiento incluido SKF
Brand: SKF
SKU: SAF 22517
Price: 614546.0 CLP
Availability: InStock

Descripción

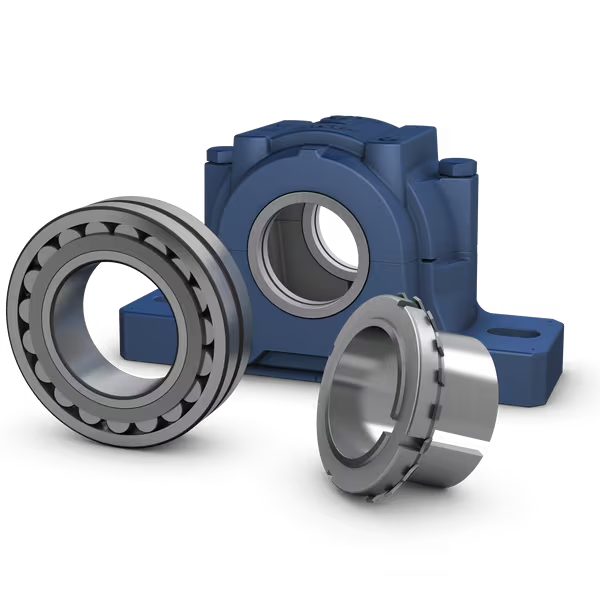

SAF 22517 - Soporte de pie con rodamiento incluido

Los soportes de pie partidos SAF y SAW utilizan un soporte de fundición de metal de dos piezas con dimensiones en pulgadas. Con los rodamientos, sellos y componentes relacionados de SKF incluidos, proporcionan una solución personalizada para lograr la máxima vida útil y reducir los requisitos de mantenimiento de los equipos giratorios. Estos soportes de pie han sido desarrollados para convertirse en la mejor opción en cuanto a diseño, calidad, resistencia y rentabilidad.

Diseño robusto para condiciones de funcionamiento difíciles
configuraciones personalizables
adecuado para rodamientos fijos y libres
solución rentable para rodamientos

Dimensiones

Diámetro del eje	74.613 mm
Ancho total	127 mm
Altura del centro (soporte de pie)	95.25 mm
Distancia del centro entre los agujeros para tornillos	265.112 mm
Diámetro del agujero (rodamiento)	85 mm

Dimensiones

d_a	74.613 mm	Diámetro del eje
D_a	150 mm	Diámetro del asiento del rodamiento
	G7	Clase de tolerancia del diámetro del asiento del rodamiento
C_a	45.796 mm	Ancho del asiento del rodamiento
A₁	88.9 mm	Ancho del pie del soporte
A₂	127 mm	Ancho
H	180.975 mm	Altura
H₁	95.25 mm	Altura del centro del asiento del rodamiento
H₂	31.75 mm	Altura del pie
J	min.250.825 mm	Distancia entre los tornillos de fijación
J	max.279.4 mm	Distancia entre los tornillos de fijación
L	330.2 mm	Longitud
N₁	22.225 mm	Ancho del agujero del tornillo de fijación
S	4.763 mm	Desplazamiento de rodamiento de fijación

Orificios roscados

R₁	53.975 mm	Distancia del tapón de drenaje desde el centro
R₂	22.225 mm	Altura de la posición del tapón de drenaje
R_G	3/8-18 NPT	Rosca del agujero de drenaje
P_G	1/8-27 NPT	Rosca para boquilla engrasadora en tapa

Datos del cálculo

Capacidad de carga dinámica	C	291 kN
Capacidad de carga estática	C₀	325 kN
Carga límite de fatiga	P_u	34.5 kN
Velocidad de referencia		4 000 r/min
Velocidad límite		5 600 r/min
Valor límite	e	0.22
Factor de cálculo	Y₁	3
Factor de cálculo	Y₂	4.6
Factor de cálculo	Y₀	2.8

Cargas seguras recomendadas

P₆₀	84.5 kN	Carga segura a ángulo de carga de 60°
P₉₀	50.7 kN	Carga segura a un ángulo de carga de 90°
P₁₂₀	31.6 kN	Carga segura a un ángulo de carga de 120°
P₁₅₀	28.5 kN	Carga segura a un ángulo de carga de 150°
P₁₈₀	34.7 kN	Carga segura en ángulo de carga de 180°
P_a	22.6 kN	Carga segura, axial

Materiales

Material del soporte	Fundición
Pintura, protección contra la corrosión	Pintura - Según ISO 12944-2, categoría de corrosividad C2

Información de montaje

Perno de tapa		5/8-11 UNC x 3-1/2
Cantidad de pernos de tapa		2
Par de apriete recomendado para pernos de tapa		149 N·m
Grado SAE de perno de tapa		5
Diámetro recomendado de los tornillos de fijación	G	19.05 mm
