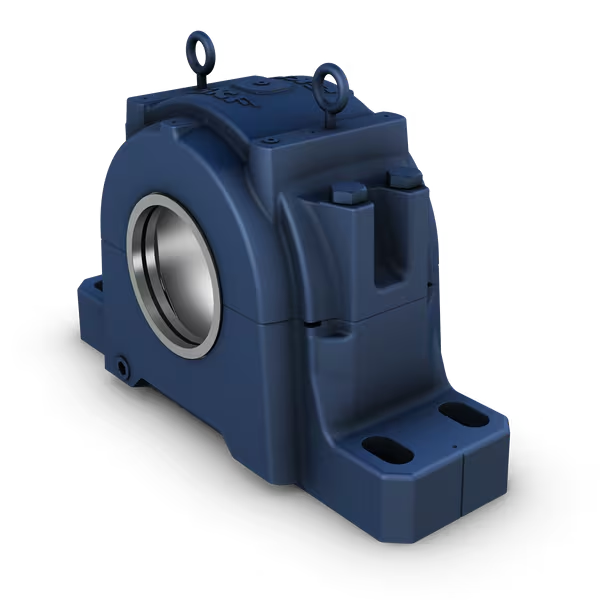

SAF 052 KAX9.7/16 - Soporte de pie de dos piezas sin rodamiento
Los soportes de pie de dos piezas SAF tienen una estructura de metal fundido de dos piezas con dimensiones en pulgadas. Estos soportes han sido desarrollados para ser la mejor opción en cuanto a diseño, calidad, robustez y rentabilidad. Los soportes SAF, cuando se utilizan con rodamientos, sellos y componentes relacionados de SKF, proporcionan una solución personalizada para lograr la máxima vida útil y reducir los requisitos de mantenimiento de los equipos giratorios.
- Diseño robusto
- Configuraciones personalizables
- Adecuados para condiciones de funcionamiento difíciles
- Solución de rodamientos rentable
Dimensiones
Eje
| da | 239.713 mm | Diámetro del eje |
|---|
Asiento del rodamiento
| Da | 400 mm | Diámetro del asiento del rodamiento |
|---|
| G7 | Clase de tolerancia del diámetro del asiento del rodamiento |
|---|
| Ca | 117.805 mm | Ancho del asiento del rodamiento |
|---|
| H1 | 241.3 mm | Altura del centro |
|---|
Dimensiones exteriores
| A1 | 222.25 mm | Ancho del pie |
|---|
| A2 | 304.8 mm | Ancho total |
|---|
| H | 474.663 mm | Altura total |
|---|
| H2 | 95.25 mm | Altura del pie |
|---|
| J | min.628.65 mm | Distancia entre los tornillos de fijación |
|---|
| J | max.708.025 mm | Distancia entre los tornillos de fijación |
|---|
| J1 | 133.35 mm | Distancia entre los tornillos de fijación, axial |
|---|
| L | 831.85 mm | Longitud total |
|---|
| N1 | 41.275 mm | Ancho del agujero del tornillo de fijación |
|---|
Orificios roscados
| R1 | 130.175 mm | Distancia del tapón de drenaje desde el centro |
|---|
| R2 | 46.831 mm | Altura de la posición del tapón de drenaje |
|---|
| RG | 1-11.5 NPT | Rosca del agujero de drenaje |
|---|
| PG | 1/4-18 NPT | Rosca de boquilla engrasadora en tapa |
|---|
Cargas seguras recomendadas
| P60° | 423 kN | Carga segura a ángulo de carga de 60° |
|---|
| P90° | 254 kN | Carga segura a un ángulo de carga de 90° |
|---|
| P120° | 160 kN | Carga segura a un ángulo de carga de 120° |
|---|
| P150° | 145 kN | Carga segura a un ángulo de carga de 150° |
|---|
| P180° | 173 kN | Carga segura en ángulo de carga de 180° |
|---|
| Pa | 113 kN | Carga segura, axial |
|---|
Materiales
| Material del soporte | Fundición |
| Protección contra la corrosión | Pintura - Según ISO 12944-2, categoría de corrosividad C2 |
Información de montaje
| Perno de tapa | | 1-8 UNC x 8 |
|---|
| Cantidad de pernos de tapa | | 4 |
|---|
| Grado SAE de perno de tapa | | 5 |
|---|
| Par de apriete recomendado para pernos de tapa | | 400 N·m |
|---|
| Diámetro recomendado para los tornillos de fijación | G | 38.1 mm |
|---|
| Cáncamo | | 1/2-13 UNC |
|---|
| Cantidad de cáncamos | | 2 |
|---|
| Llenado inicial de grasa, 20 % | | 4 259 g |
|---|
| Llenado inicial de grasa, 40% | | 7 013 g |
|---|
