SNL 511-609 Soporte para rodamientos de pie de dos piezas, series SNL 2, 3, 5 y 6

Name: SNL 511-609 Soporte para rodamientos de pie de dos piezas, series SNL 2, 3, 5 y 6
Brand: SKF
SKU: SNL 511-609
Price: 112791.0 CLP
Availability: InStock

Descripción

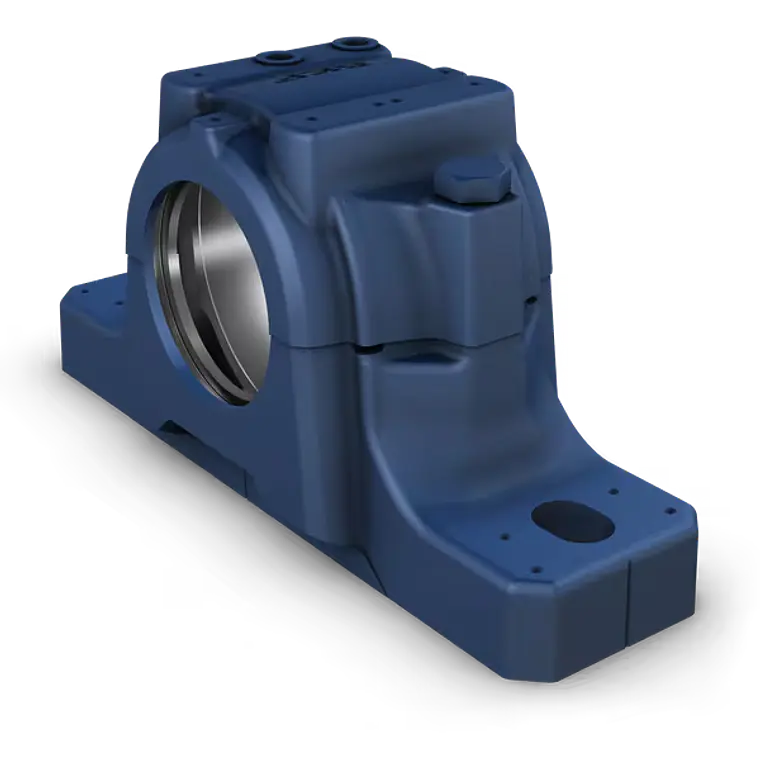

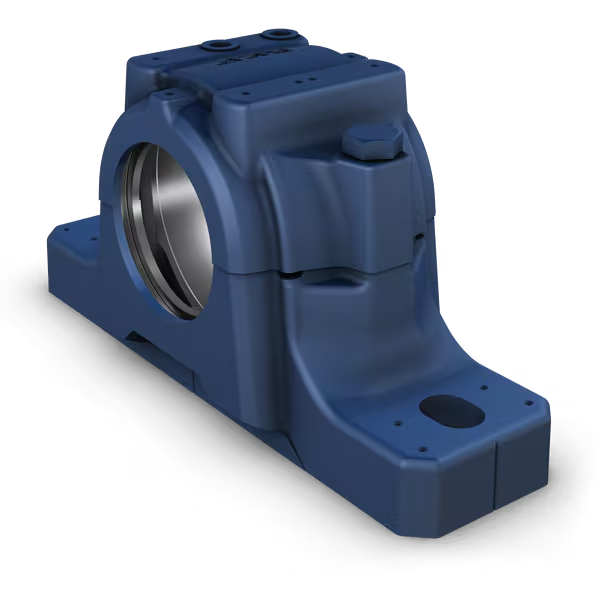

SNL 511-609 - Soporte de pie de dos piezas, series SNL 2, 3, 5 y 6

Los soportes de pie SNL son los soportes para rodamientos SKF más populares del mercado, desarrollados para ser la primera opción por su diseño, calidad y economía. Permiten que los rodamientos incorporados alcancen la máxima vida útil con menos necesidad de mantenimiento. Hay disponibles diferentes versiones de soportes y diseños de sellos, lo que hace prácticamente innecesario el uso de soportes personalizados y permite realizar disposiciones de rodamientos rentables.

Fácil de instalar
disposición de rodamientos rentable
reduce el mantenimiento
minimiza las fugas de lubricante

Dimensiones

Asiento del rodamiento

D_a	100 mm	Diámetro del asiento del rodamiento
	G7	Clase de tolerancia del diámetro del asiento del rodamiento
C_a	44 mm	Ancho del asiento del rodamiento
H₁	70 mm	Altura del centro del asiento del rodamiento

Dimensiones exteriores

D_b	67 mm	Diámetro del agujero
A	95 mm	Ancho total
A₁	70 mm	Ancho del pie
G₁	1/8-27 NPSF	Rosca de los agujeros de relubricación
H	127 mm	Altura total
H₂	28 mm	Altura del pie
L	255 mm	Longitud total
J	210 mm	Distancia entre los tornillos de fijación
N	24 mm	Longitud del agujero del tornillo de fijación
N₁	18 mm	Ancho del agujero del tornillo de fijación

Ranuras de sello

A₃	70 mm	Ancho interno entre ranuras del sello
A₄	5 mm	Ancho de la ranura del sello
A₅	9 mm	Distancia a la cara posterior de la ranura del sello
A₆	12 mm	Ancho en diámetro del agujero
D_c	75.5 mm	Diámetro de la ranura del sello

Fijas de situación

J₆	234 mm	Distancia entre fijas de situación
J₇	24.5 mm	Desplazamiento axial de las fijas de situación
N₄	max.8 mm	Diámetro de las fijas de situación
