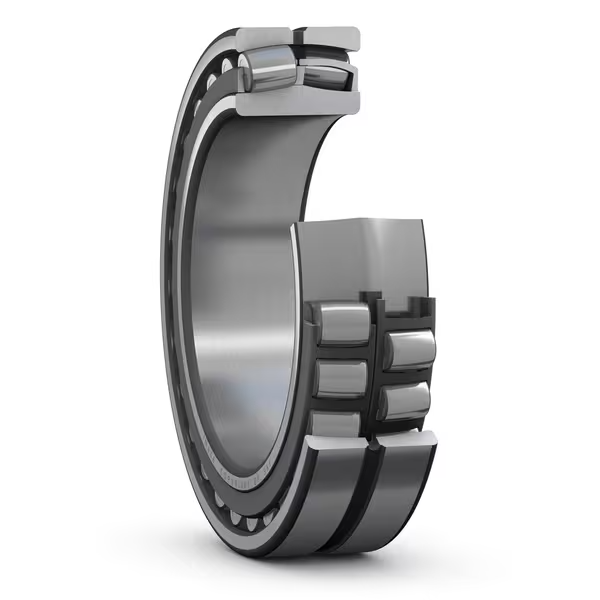

23132 CCK/W33 - Rodamiento de rodillos a rótula con agujero cónico y funciones de relubricación.
Los rodamientos de rodillos a rótula pueden admitir grandes cargas en ambos sentidos. Son autoalineables y se adaptan a la desalineación ya las flexiones del eje, prácticamente sin aumentar la fricción ni la temperatura. Este diseño incluye características para facilitar la relubricación. Los rodamientos pueden utilizarse en un sistema modular, que incluye soportes, manguitos y tuercas.
- Admiten desalineación
- alta capacidad de carga
- funciones de relubricación
- baja fricción y larga vida útil
- mayor resistencia al desgaste
Dimensiones
| diámetro del agujero | 160 mm |
| ingresos exterior | 270 mm |
| Ancho | 86 mm |
Rendimiento
| Capacidad de carga dinámica básica | 1029 kN |
| Capacidad de carga estática básica | 1370 kN |
| Velocidad de referencia | 1900 rpm |
| Velocidad límite | 2400 rpm |
| Clase de rendimiento SKF | SKF Explorer |
Propiedades
| Cantidad de hileras | 2 |
| Elemento de fijación, aro exterior del rodamiento | Pecado |
| Tipo de agujero | Cónicos 1:12 |
| Jaula | Chapa metálica |
| Juego radial interno | CN |
| Clase de tolerancia para dimensiones | Normal |
| Clase de tolerancia para desviación | P5 |
| Sellado | Pecado |
| Lubricante | Ninguna |
| Característica de relubricación |
|
| Candidato a reacondicionamiento | Si |
| Huella de carbono indicativa para el nuevo producto | 69,1 kg CO₂e |
| Huella de carbono indicativa para productos remanufacturados | 24,2 kg CO₂e |
Logística
| Peso neto del producto | 19,2 kg |
| Código eClass | 23-05-09-11 |
| Código UNSPSC | 31171510 |
Dimensiones
| d | 160 mm | diámetro del agujero |
|---|
| t Δdmp | 0 – 0,04 mm | Límites de desviación del diámetro del orificio de rango medio |
|---|
| t ΔSL | 0 – 0,04 mm | Límites de desviación de la pendiente cónica |
|---|
| D | 270 mm | ingresos exterior |
|---|
| t ΔDmp | -0,035 – 0 mm | Límites de desviación del diámetro exterior de rango medio |
|---|
| B | 86 mm | Ancho |
|---|
| t ΔBs | -0,08 – 0 mm | Límites de desviación del ancho del anillo |
|---|
| d 2 | ≈ 184 mm | Diámetro del resalte del aro interior |
|---|
| D 1 | ≈ 234 mm | Diámetro del resalte/rebaje del aro exterior |
|---|
| b | 13,9 mm | Ancho de la ranura de lubricación |
|---|
| K | 7,5 mm | Diámetro del orificio de lubricación |
|---|
| r 1,2 | mín. 2,1 mm | Dimensión del chaflán |
|---|
| Normal | Clase de tolerancia ISO para dimensiones |
|---|
