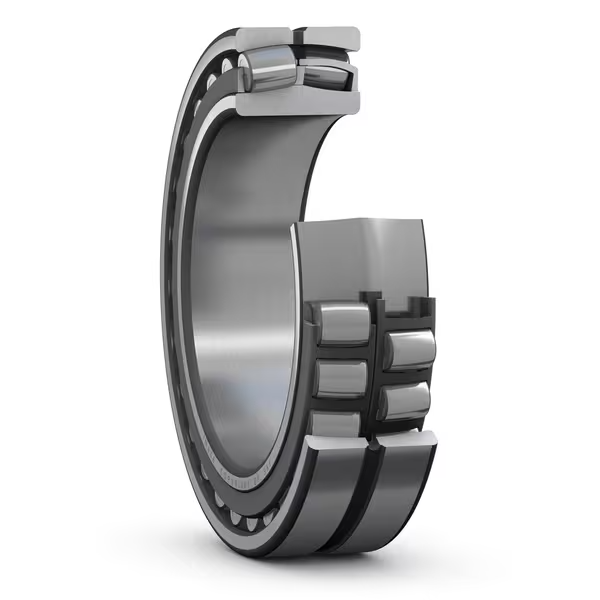

23160 CCK/W33 - Rodamiento de rodillos a rótula con agujero cónico y funciones de relubricación
Los rodamientos de rodillos esféricos soportan cargas pesadas en ambas direcciones. Son autoalineables y compensan la desalineación y las deflexiones del eje, prácticamente sin aumentar la fricción ni la temperatura. Su diseño incluye características que facilitan la relubricación. Se pueden utilizar en un sistema modular, que incluye carcasas, casquillos y tuercas. También están disponibles bajo pedido con diámetros interiores y/o exteriores especiales, adecuados para ejes y carcasas modificados.
- Admiten desalineación
- alta capacidad de carga
- funciones de relubricación
- baja fricción y larga vida útil
- mayor resistencia al desgaste
Mas Especificaciones Técnicas en Ficha técnica.
Dimensiones
| diámetro del agujero | 300 mm |
| ingresos exterior | 500 mm |
| Ancho | 160 mm |
Rendimiento
| Capacidad de carga dinámica básica | 3368 kN |
| Capacidad de carga estática básica | 5 100 kN |
| Velocidad de referencia | 950 rpm |
| Velocidad límite | 1200 rpm |
| Clase de rendimiento SKF | SKF Explorer |
| Tipo de agujero | Cónicos 1:12 |
Dimensiones
| d | 300 mm | diámetro del agujero |
|---|
| t Δdmp | 0 – 0,052 mm | Límites de desviación del diámetro del orificio de rango medio |
|---|
| t ΔSL | 0 – 0,052 mm | Límites de desviación de la pendiente cónica |
|---|
| D | 500 mm | ingresos exterior |
|---|
| t ΔDmp | -0,045 – 0 mm | Límites de desviación del diámetro exterior de rango medio |
|---|
| B | 160 mm | Ancho |
|---|
| t ΔBs | -0,1 – 0 mm | Límites de desviación del ancho del anillo |
|---|
| d 2 | ≈ 345 mm | Diámetro del resalte del aro interior |
|---|
| D 1 | ≈ 434 mm | Diámetro del resalte/rebaje del aro exterior |
|---|
| b | 16,7 mm | Ancho de la ranura de lubricación |
|---|
| K | 9 mm | Diámetro del orificio de lubricación |
|---|
| r 1,2 | mín. 5 mm | Dimensión del chaflán |
|---|
| Normal | Clase de tolerancia ISO para dimensiones |
|---|
Dimensiones de los resaltes
| D a | máx. 480 mm | Diámetro del resalte del soporte |
|---|
| r a | máx. 4 mm | Radio de acuerdo |
|---|
