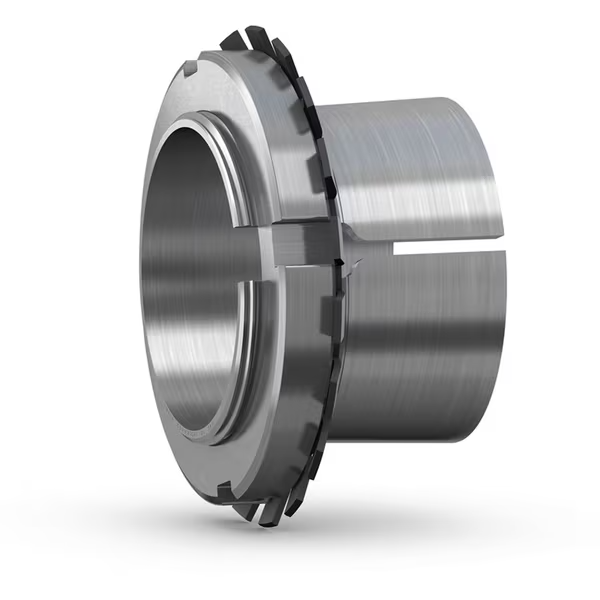

SNW 38X6.15/16 Manguito de fijación con tuerca de fijación AN o N y arandela de fijación W, dimensiones en pulgadas
Los manguitos de fijación son los componentes más utilizados para fijar rodamientos con agujero cónico en un asiento cilíndrico, ya que pueden utilizarse en ejes lisos o escalonados. Los manguitos están ranurados y se suministran completos con una tuerca de fijación y un dispositivo de fijación. Son fáciles de instalar y no requieren ninguna ubicación adicional en el eje.
- Fáciles de instalar
- completos con tuerca de fijación
- completos con dispositivo de fijación
Dimensiones
| Diámetro del agujero | 176.213 mm |
| Ancho | 133.375 mm |
Propiedades
| Conicidad | 1:12 |
| Orificios para inyección de aceite | Sin |
Logística
| Peso neto del producto | 9.2 kg |
| Código eClass | 23-11-07-05 |
| Código UNSPSC | 31163218 |
Dimensiones
| d1 | 176.213 mm | Diámetro del agujero |
|---|
| d | 190 mm | Diámetro exterior del cono pequeño |
|---|
| d3 | max.240.64 mm | Diámetro exterior de la tuerca de fijación |
|---|
| B1 | 133.375 mm | Ancho |
|---|
| B | 28.829 mm | Ancho de la tuerca de fijación |
|---|
| B4 | 32.537 mm | Ancho de la tuerca de fijación, incluida la arandela de fijación |
|---|
| 1:12 | Conicidad externa |
|---|
Rosca
| G | 189.789 mm | Diámetro de la rosca |
|---|
| 8 | Roscas por pulgada |
|---|
Productos incluidos
| Manguito | S-38x6-15/16 |
| Tuerca de fijación | AN 38 |
| Arandela de fijación | W 38 |
Productos asociados
| Tuerca hidráulica | HMVC 38E |
