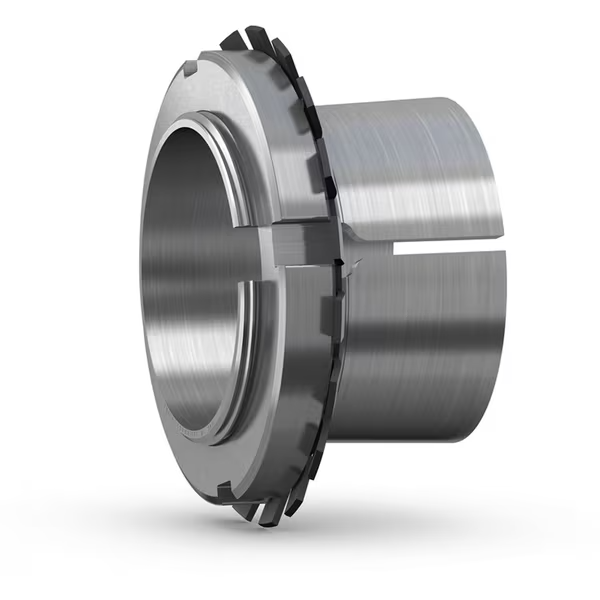

HA 311 - Manguito de fijación con tuerca de fijación KM y arandela de fijación MB, dimensiones métricas con agujero en pulgadas
Los manguitos de fijación son los componentes más utilizados para fijar rodamientos con agujero cónico en un asiento cilíndrico, ya que pueden utilizarse en ejes lisos o escalonados. Están ranurados y se suministran completos con una tuerca de fijación KM y una arandela de fijación MB.
- Fáciles de instalar
- completos con tuerca de fijación
- completos con dispositivo de fijación
Dimensiones
| d 1 | 49,213 mm | diámetro del agujero |
|---|
| d | 55 mm | Diámetro exterior del cono pequeño |
|---|
| d 3 | 75 mm | Diámetro exterior de la tuerca de fijación |
|---|
| B 1 | 45 mm | Ancho |
|---|
| B | 11 mm | Ancho de la tuerca de fijación |
|---|
| B 4 | 12,5 mm | Ancho de la tuerca de fijación, incluida la arandela de fijación |
|---|
| GRAMO | M55x2 | Rosca |
|---|
| 1:12 | Conicidad externa |
|---|
Productos incluidos
| Tuerca de fijación | KM 11 |
| Dispositivo de fijación | MB 11 |
