H 3128 - Manguito de fijación con tuerca de fijación KM y arandela de fijación MB

Descripción

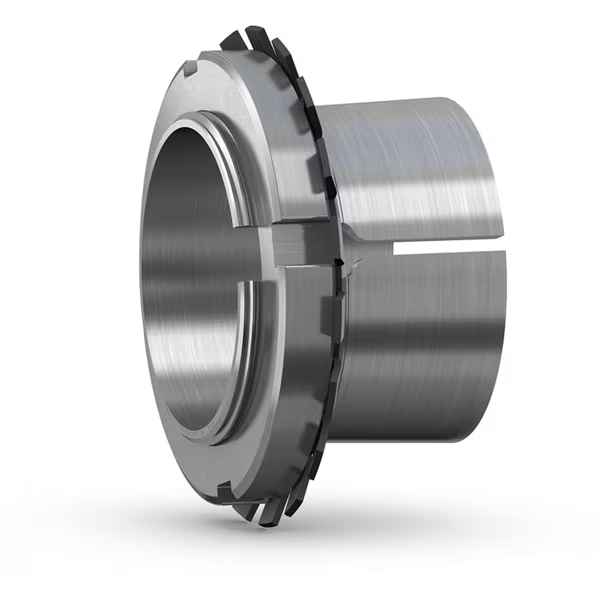

H 3128 - Manguito de fijación con tuerca de fijación KM y arandela de fijación MB, dimensiones métricas

Los manguitos de fijación son los componentes más utilizados para fijar rodamientos con agujero cónico en un asiento cilíndrico, ya que pueden utilizarse en ejes lisos o escalonados. Están ranurados y se suministran completos con una tuerca de fijación KM y una arandela de fijación MB.
  • Fáciles de instalar
  • completos con tuerca de fijación
  • completos con dispositivo de fijación
Dimensiones - H 3128

Dimensiones

d 1125 mmdiámetro del agujero
d140 mmDiámetro exterior del cono pequeño
d 3180 mmDiámetro exterior de la tuerca de fijación
B 197 mmAncho
B22 mmAncho de la tuerca de fijación
B 424 mmAncho de la tuerca de fijación, incluida la arandela de fijación
GRAMOM140x2Rosca
1:12Conicidad externa

Productos incluidos

Tuerca de fijaciónKM 28
Dispositivo de fijaciónMB 28

Productos asociados

Tuerca hidráulicaHMV 28E

FICHA TECNICA DEL FABRICANTE

H3128-ManguitosdefijaciónSKF.pdf
