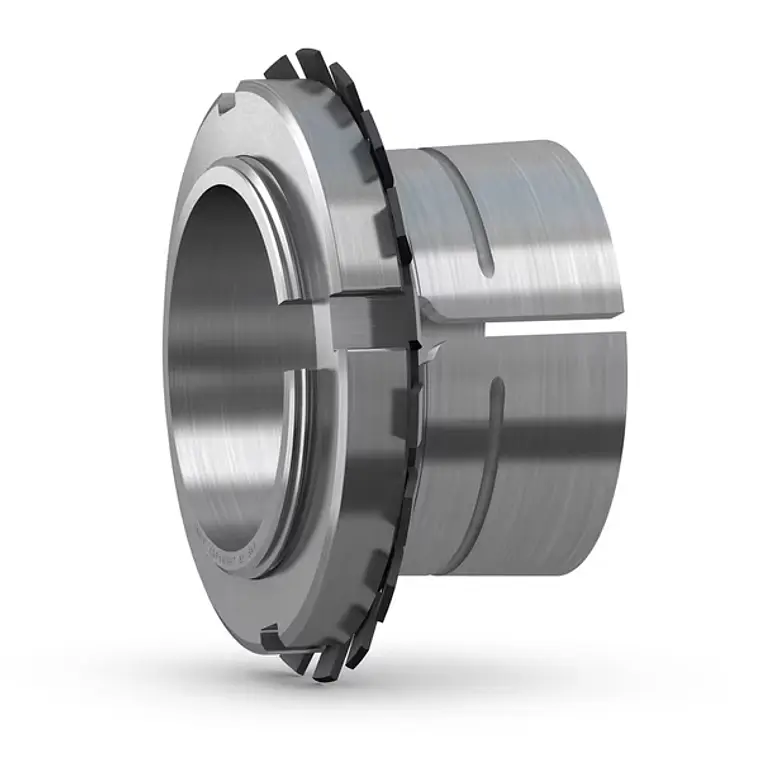

OH 3144 H Manguito adaptador para montaje con tuerca de seguridad HM y arandela de seguridad MB
|
OH 3144 H Manguito adaptador para montaje con tuerca de seguridad HM y arandela de seguridad MB
Descripción
OH 3144 H - Manguito de fijación
Los manguitos de fijación son los componentes más utilizados para fijar rodamientos con agujero cónico en un asiento cilíndrico, ya que pueden utilizarse en ejes lisos o escalonados. Estos manguitos permiten el uso del método de inyección de aceite para montar y desmontar rodamientos, y están ranurados y se suministran completos con una tuerca de fijación y un dispositivo de fijación. Son fáciles de instalar y no requieren ninguna ubicación adicional en el eje.
Fáciles de instalar
completos con tuerca de fijación
completos con dispositivo de fijación
Dimensiones
Diámetro del agujero
300 mm
Ancho
226 mm
Designación de la rosca
Tr 320x5
Propiedades
Conicidad
1:12
Orificios para inyección de aceite
Con
Logística
Peso neto del producto
32 kg
Código eClass
23-11-07-05
Código UNSPSC
31163218
Dimensiones
d1
300 mm
Diámetro del agujero
d
320 mm
Diámetro exterior del cono pequeño
d3
400 mm
Diámetro exterior de la tuerca de fijación
B1
226 mm
Ancho
B
42 mm
Ancho de la tuerca de fijación
B5
56 mm
Ancho de la tuerca de fijación, incluido el seguro de fijación
G
Tr 320x5
Rosca
G2
M6
Conducto roscado de suministro de aceite
G3
10 mm
Longitud de rosca para el conducto de suministro de aceite
A
3.5 mm
Distancia del agujero al conducto de suministro de aceite
