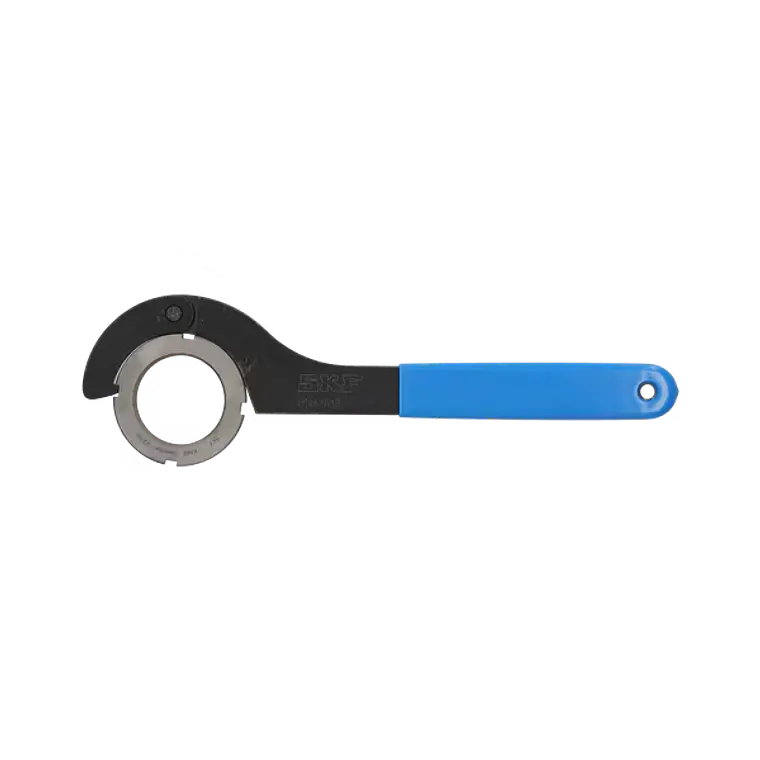

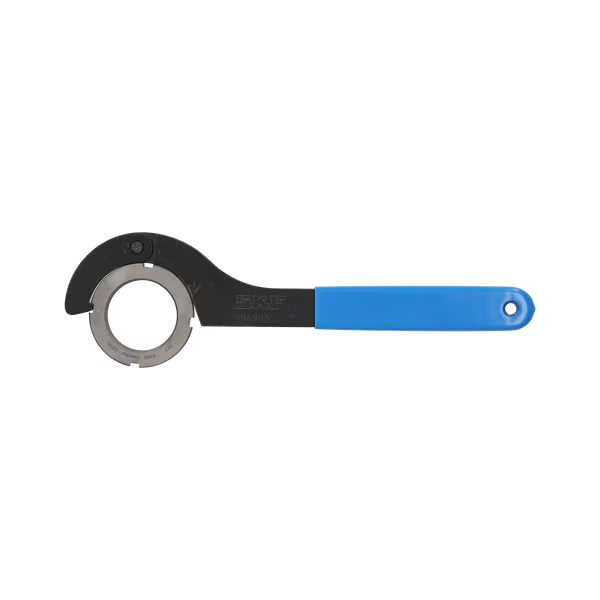

HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 1

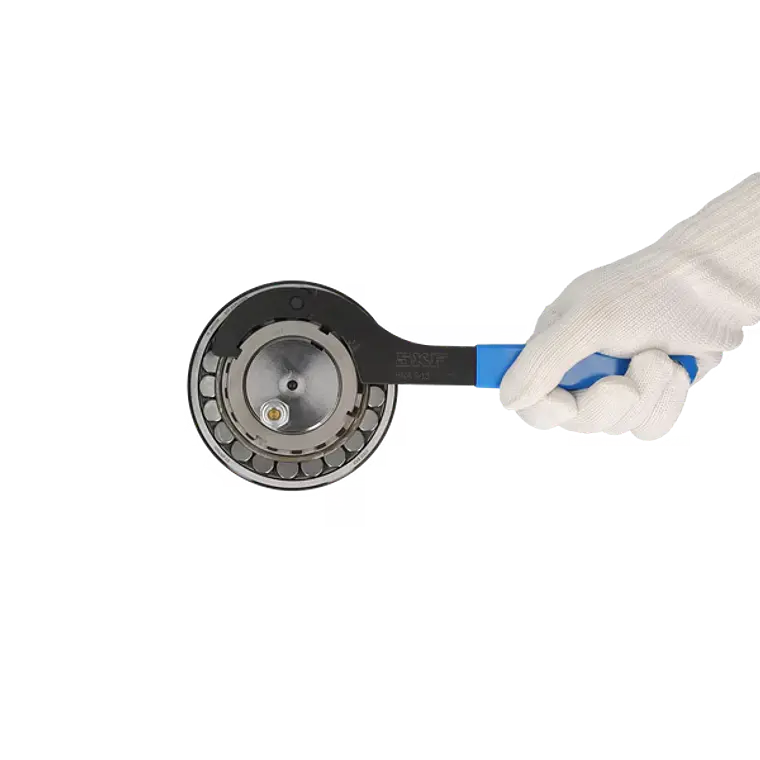

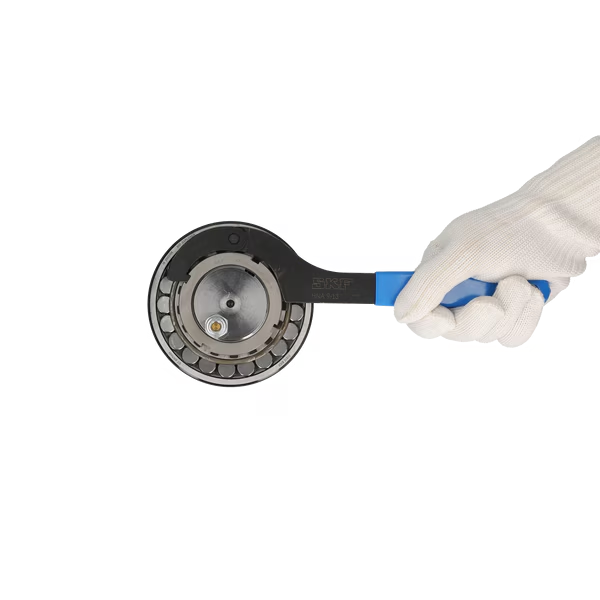

HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 2

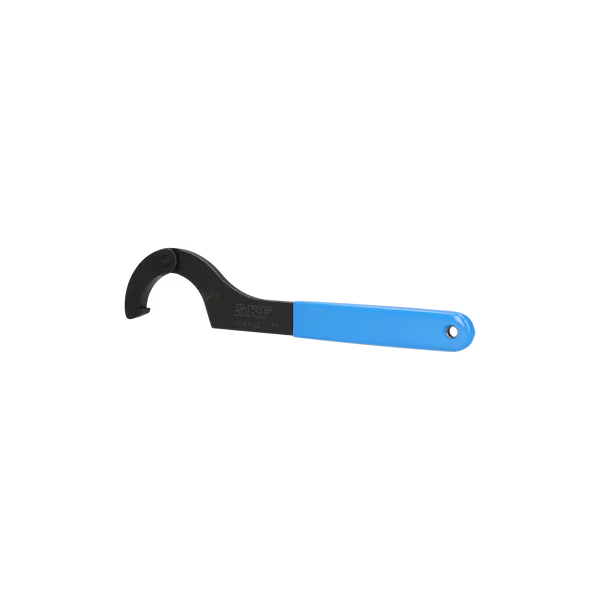

HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 3

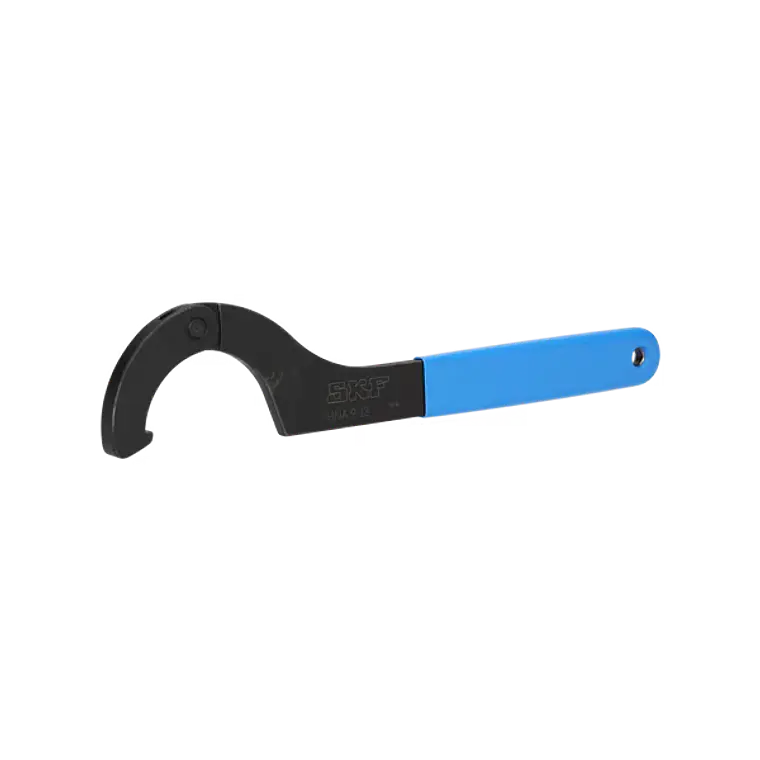

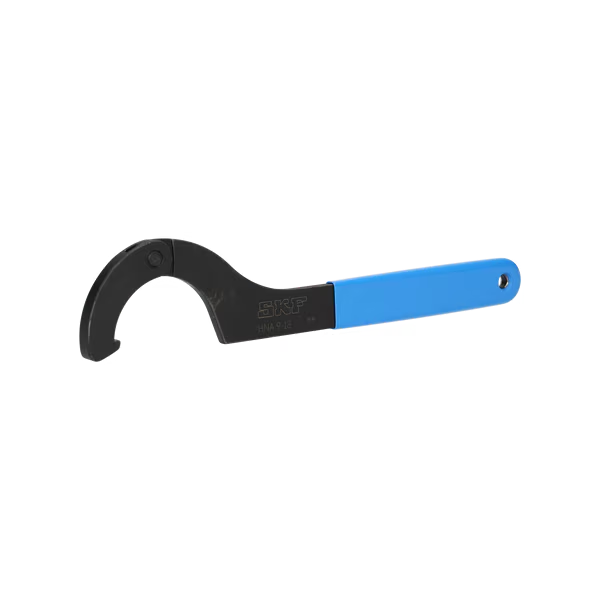

HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 4
HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 - Miniatura 1
HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 - Miniatura 2
HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 - Miniatura 3
HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13 - Miniatura 4
|

HNA 9-13 Llave de gancho ajustable SKF, de tamaño 9 a 13

Descripción

HNA 9-13 - Llave de gancho ajustable

La llave de gancho ajustable SKF, de tamaño 9 a 13, tiene un gancho pivotante que permite apretar y aflojar una variedad de tuercas de fijación. Se utiliza para asegurar y ajustar rodamientos en ejes cónicos, manguitos de fijación y manguitos de desmontaje. Son una solución económica, ya que se adaptan a una variedad de tuercas de fijación con diámetros exteriores de 60 a 90 mm. Para ser más específicos, para las tuercas de fijación: KM 9 - 13, KMK 9 - 13, KMFE 9 - 13, KMT 8 - 12, N 09 - 13 y M40x1,5 - M60x1,5 (DIN 1804)
  • Diseñados con manija larga y punto de pivote engrosado, pueden generar altos pares de apriete.
  • empuñadura con bordes redondeados para mayor comodidad
  • orificio taladrado para fácil almacenamiento
  • designación grabada con láser para fácil identificación
  • minimizar el riesgo de daños en el eje y la tuerca
  • solución económica, ya que permite apretar y aflojar una variedad de tuercas de fijación con diámetros exteriores de 60 - 90 mm.

Dimensiones

Tuerca de bloqueo de diámetro exterior (rango) (d₃)60 – 90 mm
Ancho de la nariz (Nₖ)10 mm
Altura de la nariz (Nₕ)4 mm
Espesor (n)10 mm
Longitud (L)290 mm
Longitud de trabajo (l)244 mm
Altura (H)60 mm

Propiedades

Aplicaciones recomendadasUna herramienta versátil, que abarca varios tamaños de tuercas de seguridad, para trabajar con tuercas de seguridad en ejes, manguitos adaptadores y manguitos de extracción en diversas aplicaciones.
SerieLlave de gancho ajustable, HN A
TipoModelo C
Permite el montaje de rodamientos.Sí, método de ángulo o con medición de reducción del juego
Se ajusta a las tuercas de seguridad dentro de los soportes de pie SKF (SNL)No
Tamaño de la contratuerca9 – 13
Tuerca de seguridad SKF adecuadaKM 9, KM 10, KM 11, KM 12, KM 13, KMF 9, KMF 10, KMF 11, KMF 12, KMF 13, KMFE 9, KMFE 10, KMFE 11, KMFE 11 H, KMFE 12, KMFE 13, KMK 9, KMK 10, KMK 11, KMK 12, KMK 13, KMT 8, KMT 9, KMT 10, KMT 11, KMT 12, N 09, N 10, N 11, N 12, N 13, DIN 1804M: M40x1,5, M42x1,5, M45x1,5, M48x1,5, M50x1,5, M52x1,5, M55x1,5
MaterialAcero al carbono medio, endurecido y templado.
Mango de materialPlástico blando duradero
RecubrimientoÓxido negro
ColorNegro, con mango azul

Logística

Peso neto del producto0,36 kg
Código eClass23-05-19-01
Código UNSPSC27111712

FICHA TECNICA DEL FABRICANTE

HNA9-13-LlavesparatuercasdefijaciónSKF.pdf
