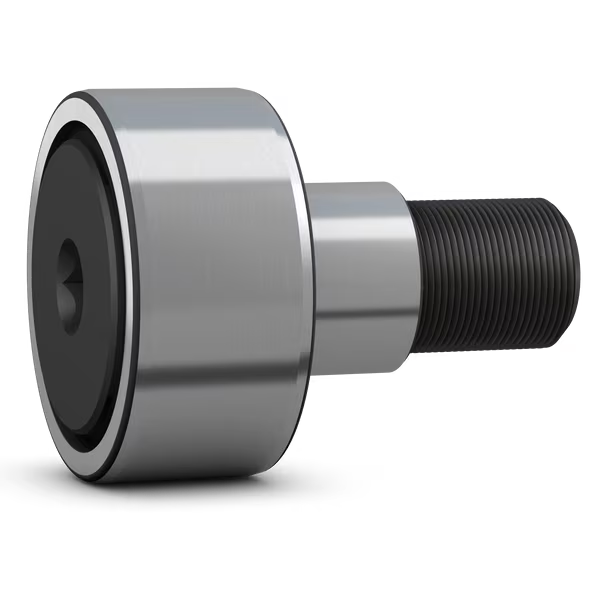

KRVE 40 PP - Rodillo de leva con eje (rodillo de apoyo tipo espárrago) SKF

Name: KRVE 40 PP - Rodillo de leva con eje (rodillo de apoyo tipo espárrago) SKF
Brand: SKF
SKU: KRVE 40 PP
Price: 193286.0 CLP
Availability: OutOfStock

Descripción

KRVE 40 PP - Rodillo de leva con eje (rodillo de apoyo tipo espárrago) con anillo excéntrico, sellado integral y función de relubricación

Los rodillos de leva con eje (rodillos de apoyo tipo espárrago) están diseñados para funcionar en todo tipo de correderas y para ser utilizados en accionamientos con levas, sistemas de cintas transportadoras, etc. Se basan en un rodamiento de agujas con un espárrago macizo roscado en lugar de un aro interior. El diseño incluye un anillo excéntrico presionado sobre el espárrago y un aro exterior de pared gruesa con una superficie de rodadura abombada. Los rodamientos se suministran sellados y listos para montar, y pueden relubricarse a través del espárrago.

Alta capacidad de carga radial
soportan cargas axiales debidas a la inclinación o el vuelco
larga vida útil
fáciles de montar
sellados para aumentar la confiabilidad, con función de relubricación

Dimensiones

D	40 mm	Diámetro exterior
d	22 mm	Diámetro de fijación
B	58.1 mm	Longitud total
C	20 mm	Ancho del aro exterior
B₁	36.5 mm	Longitud del vástago en el perno
B₂	8 mm	Distancia del agujero de lubricación al aro con pestaña
B₃	16 mm	Ancho del anillo de fijación
C₁	0.8 mm	Distancia de la cara del aro exterior a la cara de la arandela lateral
d₁	30.7 mm	Diámetro exterior del aro con pestaña
G	M18x1.5	Perno roscado
G₁	19 mm	Longitud de rosca
M	6 mm	Diámetro del asiento para accesorios de lubricación
M₁	3 mm	Diámetro del agujero de lubricación (vástago)
SW	8 mm	Ancho a través de los planos
c	1 mm	Excentricidad

Datos del cálculo

Capacidad de carga dinámica básica	C	14 kN
Capacidad de carga estática básica	C₀	31 kN
Carga límite de fatiga	P_u	3.65 kN
Cargas radiales dinámicas máximas	F_r	max.19 kN
Cargas radiales estáticas máximas	F_0r	max.27 kN
Velocidad límite		2 000 r/min
