Bomba hidráulica de 300 MPa (43 500 psi) - THHP 300
Descripción
Bomba hidráulica de 300 MPa 300 MPa (43 500 psi)
La bomba hidráulica manual de fácil conexión desarrolla presiones de aceite de hasta 300 MPa (43 500 psi)

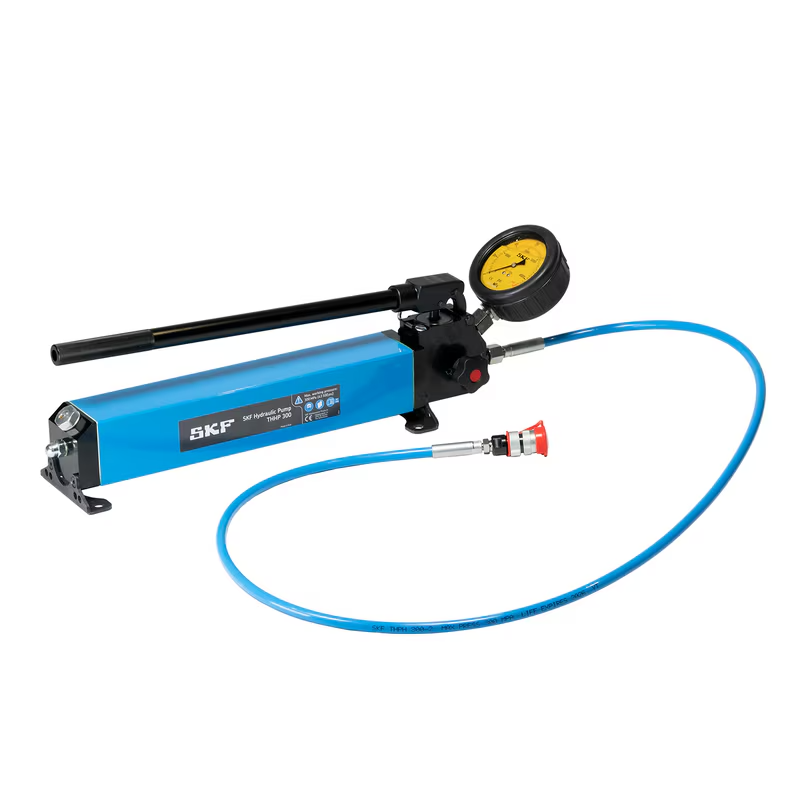

La THHP 300 es una bomba hidráulica manual de alta presión adecuada para muchas aplicaciones que utilizan el método de inyección de aceite SKF para presiones de aceite de hasta 300 MPa (43 500 psi). Puede utilizarse directamente desde la caja: monte el racor THPN adecuado en la aplicación y luego enrosque el racor de conexión rápida. La conexión de la manguera al racor de la aplicación permite el suministro de aceite a alta presión. La bomba de dos etapas incluye un manómetro de 0-300 MPa (0-43 500 psi), una manguera de alta presión y un acoplamiento de conexión rápida. Los racores de conexión permiten tanto conexiones G1/4 como G3/4.
- Diseño de bomba de dos etapas para alcanzar rápidamente altas presiones de hasta 300 MPa (43 500 psi)
- El gran manómetro montado muestra las presiones en todo el rango de presión
- El manómetro relleno de glicerina amortigua los golpes y los picos de presión, lo que proporciona una mayor vida útil y facilita la lectura
- Fácil de usar: viene con una manguera de alta presión, se incluye un acoplamiento de conexión rápida y varios racores para conectarse a las aplicaciones más comunes
- Aplicable en una amplia gama de industrias, incluidas la ferroviaria y la marina
- El diseño minimiza el riesgo de fuga de aceite al medioambiente
- Suministrada en un maletín protector resistente
El método de inyección de aceite SKF ayuda a los técnicos a instalar y desmontar componentes con un ajuste de interferencia, de forma rápida, segura y controlable.
La inyección de una fina película de aceite –bajo presión– separa las superficies de contacto, lo que prácticamente elimina la fricción entre ellas. Esto permite utilizar fuerzas de montaje y desmontaje menores.
Las bombas para suministrar este aceite a alta presión suelen ser complicadas de montar. Sin embargo, la THHP 300 está lista para su uso con una preparación mínima, lo que permite aplicar la inyección de aceite directamente, acelerando el montaje y el desmontaje. El aceite vuelve automáticamente al depósito una vez que se ha liberado la presión, lo que minimiza el riesgo de fugas.
La bomba puede utilizarse para montar y desmontar elementos como neumáticos y ruedas de ferrocarril, hélices y engranajes, y aplicaciones similares. Por ejemplo, las ruedas de ferrocarril suelen calentarse y montarse en un eje cilíndrico. Tras el enfriamiento, la rueda queda bien ajustada al eje, sin necesidad de tener una ranura de chaveta. Posteriormente, la rueda puede desmontarse fácil y rápidamente utilizando el método de inyección de aceite SKF, inyectando aceite a alta presión entre la rueda y el eje. La presión del aceite rompe el ajuste de interferencia y, por tanto, reduce en gran medida la fricción. Esto simplifica la tarea de desmontar la rueda y ayuda a evitar daños en el eje.

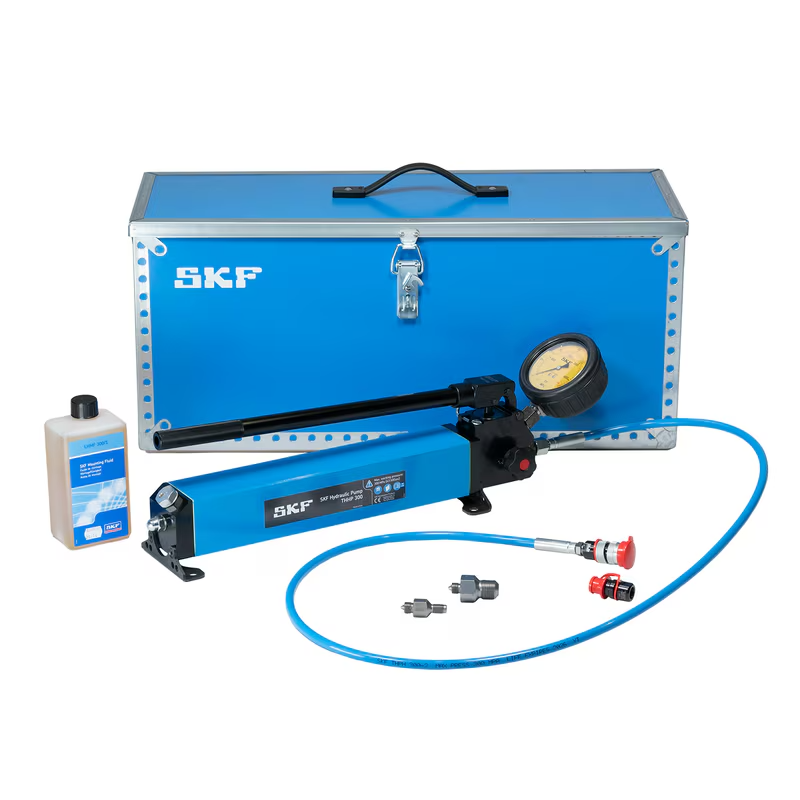

Alcance de la entrega de THHP 300| Descripción | Designación |
| Bomba hidráulica | |
| Manómetro | 1077589 |
| Manguito de protección para manómetro | TMJG 100S |
| Manguera de alta presión | THHP 300-2H |
| Acoplamiento de conexión rápida | THPC 300-1 |
| Racor de conexión M16 (m) - G1/4 (m) | THPN M16G1/4 |
| Racor de conexión M16 (m) - G3/4 (m) | THPN M16G3/4 |
| Racor de conexión rápida | THPN 300-1 |
| Aceite de montaje (1 litro) | LHMF 300/1 |
| Maletín de transporte | THHP 300-9 |
| Designación | THHP 300 |
| Descripción | Bomba manual de alta presión, 300 MPa (43 500 psi), completa en caja |
| Presión máxima | 300 MPa (43 500 psi) |
| Volumen por recorrido 1.ª etapa | 40 cm3 (2.43 pulg.3) – debajo de 1,6 MPa (232 psi) |
| Volumen por recorrido 2.ª etapa | 0,5 cm3 (0.03 pulg.3) – encima de 1,6 MPa (232 psi) |
| Capacidad del tanque de aceite | 1,8 litros (110 pulg.3) / 1,6 litros (97.6 pulg.3 ) utilizable |
| Manómetro | 0-300 MPa (0-43 500 psi) |
| Diámetro 100 mm (4 pulg.) | |
| Precisión 1 % de escala completa | |
| Longitud de la manguera | 2 m (78 pulg.) |
| Roscas de conexión de manguera: | G1/4 hembra a bomba |
| Rosca macho M16 con diseño especial de sellado para enganchar al acoplamiento de conexión rápida. | |
| Par de apriete máximo para rosca M16 | 40-50 Nm / (29.5-36.9 ft-lb) |
| Dimensiones principales de la bomba (sin manguera ni manómetro) | 574 x 130 x 200 mm (22.6 x 5.1 x 7.9 pulg.) |
| Dimensiones del maletín de transporte | 920 x 318 x 380 mm (36.2 x 12.5 x 15.0 pulg.) |
| Peso de la bomba | 7,5 kg (16.5 lb) |
| Peso del maletín de transporte completo | 20,4 kg (50 lb) |
| Designación | Descripción |
| THPN M16G1/8 | Racor M16x1.5 macho cónico, G1/8 macho, 300 MPa (43 500 psi) |
| THPN M16G3/8 | Racor M16x1.5 macho cónico, G3/8 macho, 400 MPa (58 000 psi) |
| THPN M16G1/2 | Racor M16x1.5 macho cónico, G1/2 macho, 400 MPa (58 000 psi) |
| LHMF 300/5 | Aceite de montaje (5 litros) |
| LHDF 900/5 | Aceite de desmontaje (5 litros) |
| THHP 300-2H/3 | Manguera de alta presión, 300 MPa (43 500 psi), M16x1.5 macho cónico, G1/4 hembra, 3 m (9.8 ft) |
| THHP 300-2H/4 | Manguera de alta presión, 300 MPa (43 500 psi), M16x1.5 macho cónico, G1/4 hembra, 4 m (13.1 ft) |
| Designación | Descripción |
| THHP 300-1 | Conjunto de cuerpo de bomba manual de alta presión y manómetro 1077589, 300 MPa (43 500 psi) |
| THHP 300-2H | Manguera de alta presión, 300 MPa (43 500 psi), M16x1,5 macho cónico, G1/4 hembra, 2 m (6.5 ft) |
| 1077589 | Manómetro (0-300 MPa/43 500 psi) |
| TMJG S100 | Manguito de protección del manómetro |
| THPN M16G1/4 | Racor M16x1,5 macho cónico, G1/4 macho, 400 MPa (58 000 psi) |
| THPN M16G3/4 | Racor M16x1,5 macho cónico, G3/4 macho, 400 MPa (58 000 psi) |
| THPC 300-1 | Acoplamiento de conexión rápida, M16x1,5 hembra cónico, 300 MPa (43 500 psi) |
| THPN 300-1 | Racor de conexión rápida, M16x1,5 hembra cónico, 300 MPa (43 500 psi) |
| LHMF 300/1 | Aceite de montaje (1 litro) |
| THHP 300-9 | Caja de herramientas (vacía) para THHP 300 |
| THHP 300-3 | Kit de reparación para la bomba THHP 300 |
