Alineador de poleas Profesional avanzada TKBA 31 - SKF
Descripción
Alineador de poleas TKBA 31
Herramienta profesional avanzada que permite la alineación de poleas y transmisiones por cadena

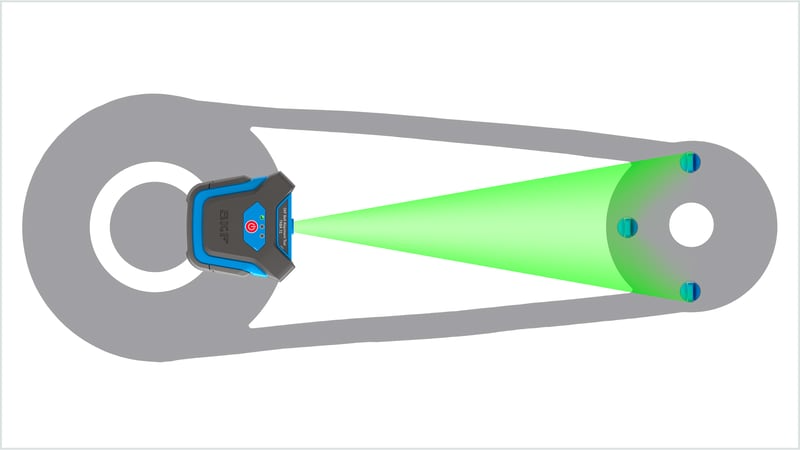

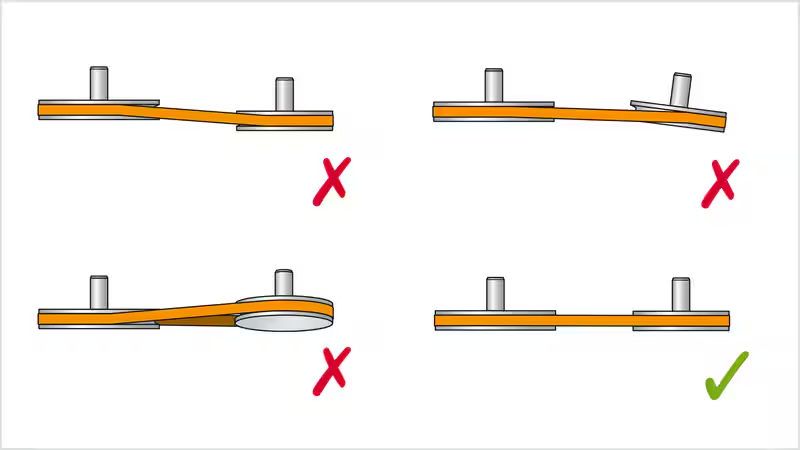

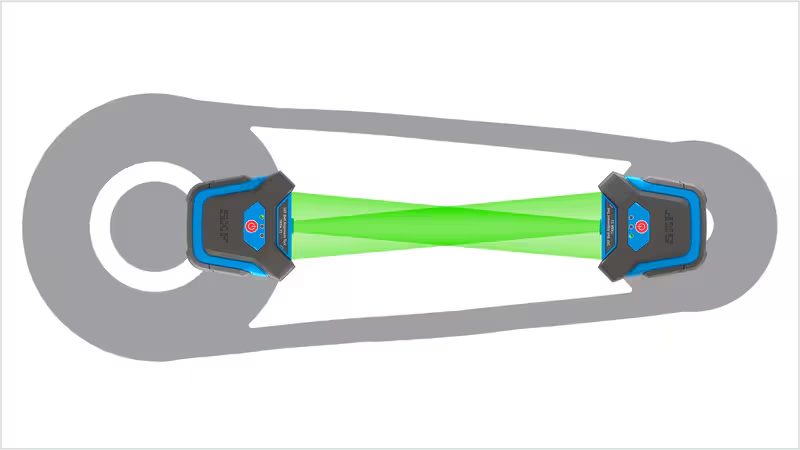

La herramienta tiene dos componentes: una unidad transmisora láser y una unidad receptora. Cada unidad se fija rápida y fácilmente –mediante un potente imán– a la cara interior o exterior de una polea para correa o de un piñón para cadena. El TKBA 31 puede utilizarse en la mayoría de las máquinas que emplean correas en V, correas de banda y correas acanaladas, así como en las que tienen piñones para cadena. Se proyecta una línea láser desde la unidad emisora hasta la unidad receptora montada en la polea opuesta. A continuación, la herramienta permite corregir el ángulo vertical, el ángulo horizontal y la desalineación paralela (incluye las combinaciones de estas tres variables).

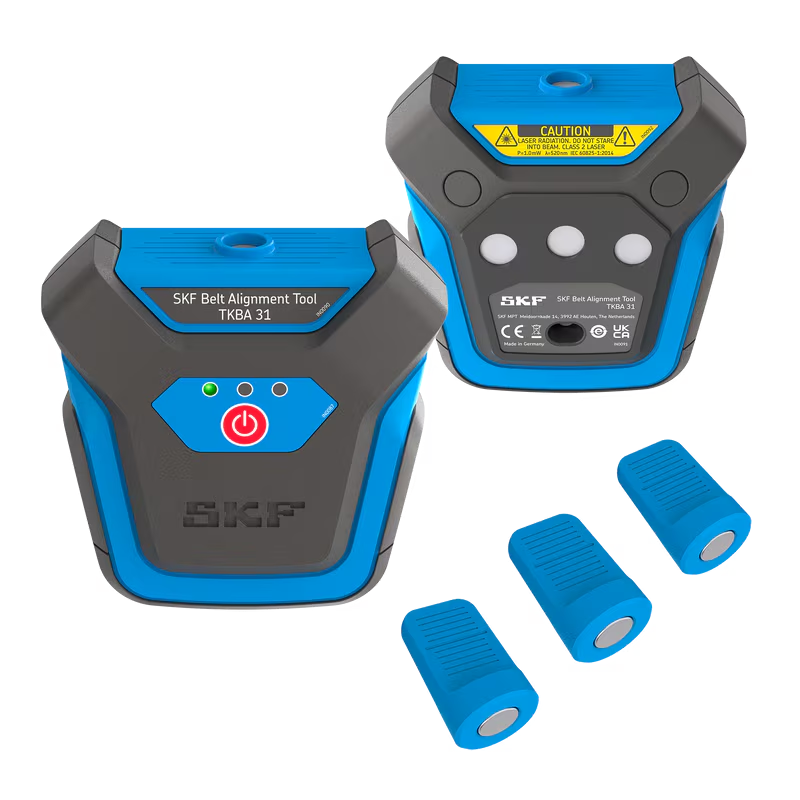

- Dos unidades receptoras láser
- Cada unidad emplea un diodo láser verde y puede utilizarse para distancias de hasta 6 m (20 ft), incluso en exteriores durante días soleados.
- Tres objetivos

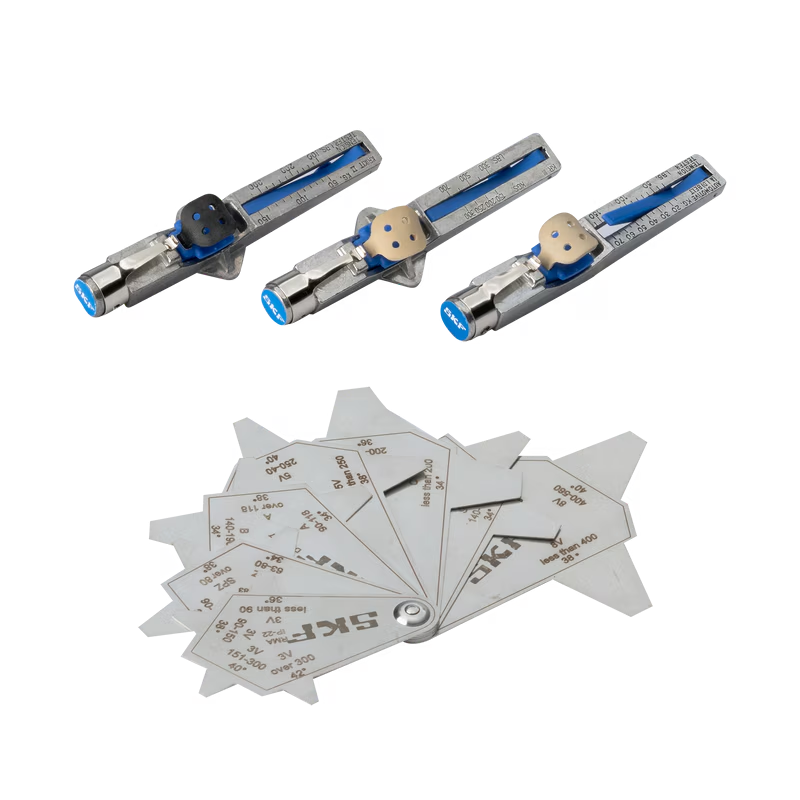

- Tres probadores de tensión de correa
- Medidores de desgaste
- Sus potentes imanes permiten una fijación rápida y fácil
- Proceso de alineación simplificado
- Ajuste simultáneo de tensión y alineación
- Puede utilizarse en la mayoría de las máquinas que emplean correas en V, correas de banda y correas acanaladas, así como en las que tienen piñones para cadena
El TKBA 31 de SKF emplea un diodo láser verde de alta visibilidad. Puede utilizarse en distancias de hasta 6 m (20 ft), incluso en exteriores durante días soleados. Sus resistentes soportes, fabricados con polímeros ABS y 2K, y una base de aluminio ayudan a garantizar la estabilidad y exactitud del ensamblaje durante la alineación.

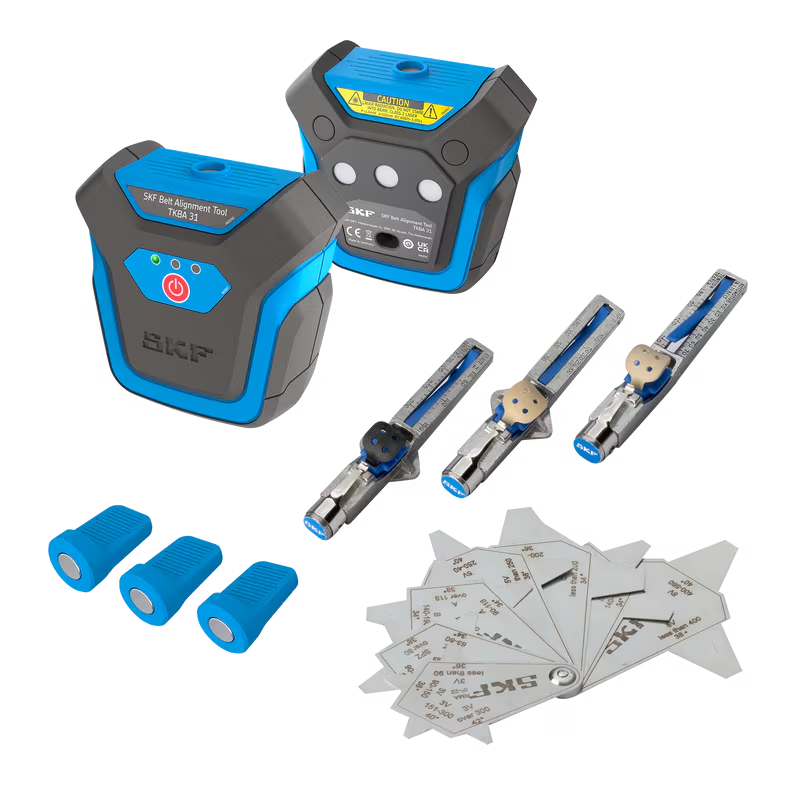

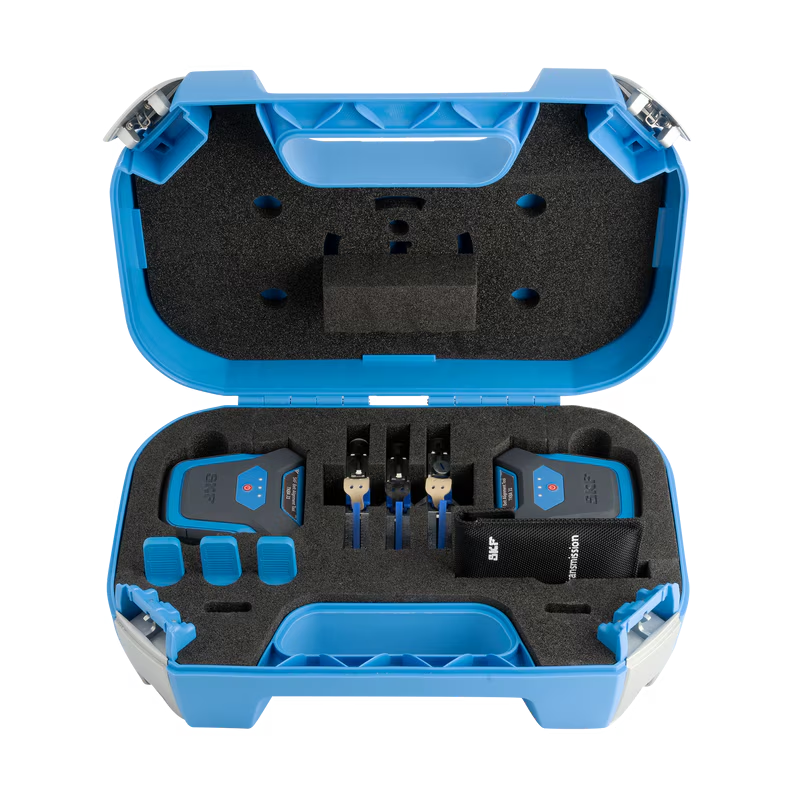

Todos los componentes del TKBA 31 –dos emisores/receptores láser verdes, tres objetivos pasivos, medidor de desgaste, probadores de tensión y seis pilas AAA– se suministran en un resistente maletín de transporte.
Comparación de productos
Los alineadores de poleas SKF alinean con exactitud poleas y piñones, y corrigen diferentes tipos de desalineación. El TKBA 31 es parte de una serie de herramientas que ofrecen un método simple para esta tarea.
Aplicaciones típicas
Los alineadores de poleas SKF se utilizan, habitualmente, en centrales eléctricas, instalaciones de reciclaje, plantas químicas y de producción de alimentos y bebidas.
Las transmisiones por correa se encuentran en una gran variedad de aplicaciones, como instalaciones de climatización, instalaciones de bombeo, papeleras, molinos harineros, tornos, fresadoras y cintas transportadoras. Los accionamientos por piñones se utilizan, a menudo, en maquinaria agrícola, compresores y árboles de levas de motores.
La alineación precisa de las transmisiones por correa o cadena ayuda a reducir el desgaste de correas, poleas, cadenas y piñones. Además de prolongar la vida útil de la correa y la polea, una alineación precisa también reduce las vibraciones de la máquina. Entre los beneficios típicos de una buena alineación, podemos mencionar la mejora del rendimiento de la máquina, la reducción de las paradas no planificadas y la disminución de los costos energéticos.
Datos técnicos| Designación | TKBA 31 | |
| Unidades transmisora/receptora | Tipo de láser | Diodo láser verde |
| Láser | 1 láser integrado clase 2, <1 mW, 520 nm | |
| Longitud de la línea láser | 2,4 m a 2 m (7.9 ft a 6.6 ft) | |
| Precisión de medición angular | Mejor que 0,02° a 2 m (6.6 ft) | |
| Desplazamiento de precisión de la medición | Mejor que 0,5 mm (1/50 pulg.) | |
| Distancia de medición | 50 mm a 6 m (2 pulg. a 20 ft) | |
| Control | Interruptor de encendido/apagado del láser | |
| Material del soporte | ABS + 2K y base de aluminio con acabado sinterizado | |
| Unidad receptora (objetivos pasivos) | Material del soporte | ABS |
| Accesorios | Montaje | Magnético, montaje lateral |
| Pilas | 3 pilas alcalinas AAA tipo IEC LR03 | |
| Autonomía | 6 horas de uso continuo | |
| Requisitos de funcionamiento | Temperatura de funcionamiento | 0 a 40 °C (32 a 104 °F) |
| Temperatura de almacenamiento | - 20 a 60 °C (-4 a 140 °F) | |
| Humedad relativa | 10 a 90 % sin condensación | |
| Clasificación IP | IP 40 | |
| Dimensiones | Unidades transmisora/receptora | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 pulg.) |
| Objetivos pasivos | 40 x 25 mm (1.57 × 0.98 pulg.) | |
| Dimensiones del maletín de transporte | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 pulg.) | |
| Peso | Unidades transmisora/receptora | 250 g (0.55 lb) con batería |
| Objetivos pasivos | 35 kg (0.08 lb) | |
| Total (incl. maletín) | 1,88 kg (4.14 lb) | |
| Contenido del maletín | 2 unidades transmisora/receptora TKBA 31 | |
| 3 objetivos pasivos TKBA TARGET | ||
| 6 pilas AAA | ||
| 3 probadores de tensión de correa (15 a 70 kg, 50 a 150 kg, y 150 a 300 kg) | ||
| 1 medidor de polea | ||
| 1 manual de instrucciones de uso impreso |
