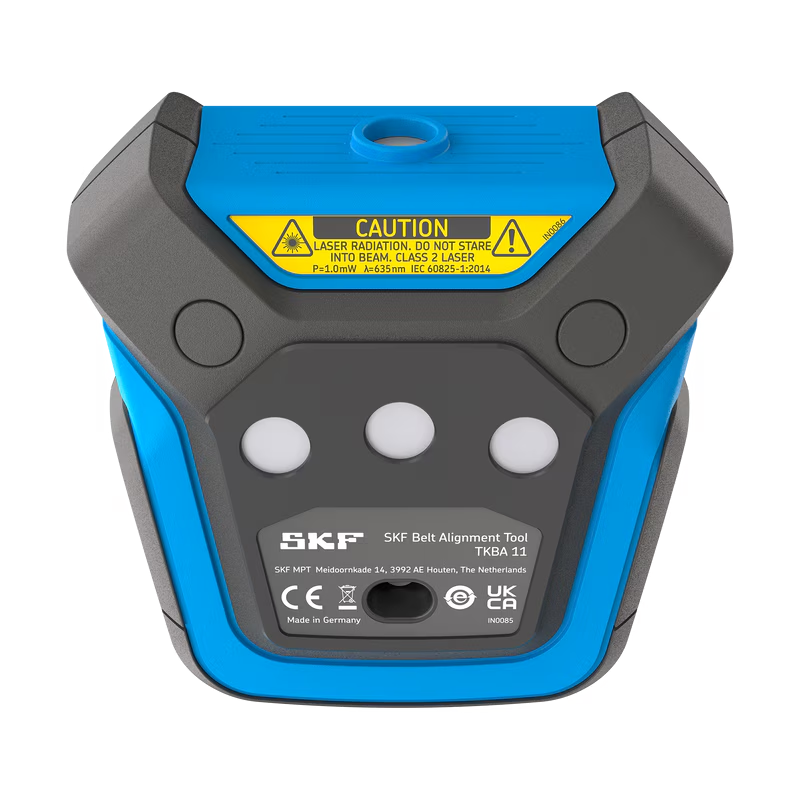

Alineador de poleas TKBA 11
170CM11400329 -Herramienta de precisión que permite la alineación de poleas y transmisiones por cadena

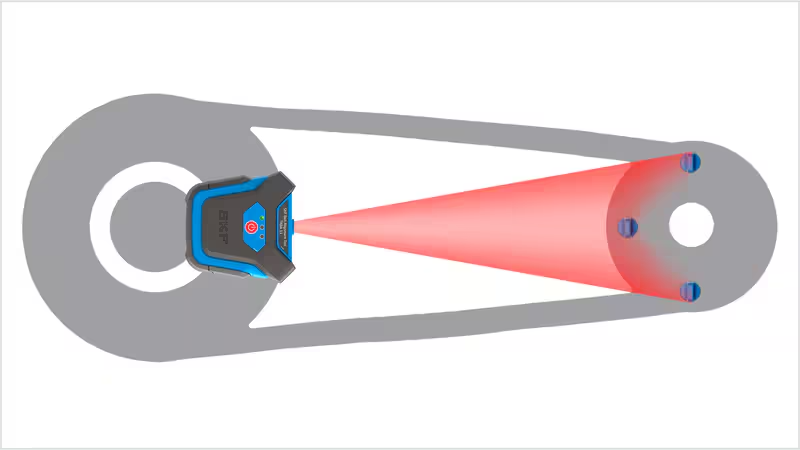

La herramienta tiene dos componentes: una unidad emisora láser y un juego de tres objetivos pasivos. Cada unidad se fija rápida y fácilmente –mediante un potente imán– a la cara interior o exterior de una polea para correa o de un piñón para cadena. El TKBA 11 puede utilizarse en la mayoría de las máquinas que emplean correas en V, correas de banda y correas acanaladas, así como en las que tienen piñones para cadena. Se proyecta una línea láser desde la unidad emisora hasta los objetivos pasivos, montados en la polea opuesta. A continuación, la herramienta permite corregir el ángulo vertical, el ángulo horizontal y la desalineación paralela (incluye las combinaciones de estas tres variables).

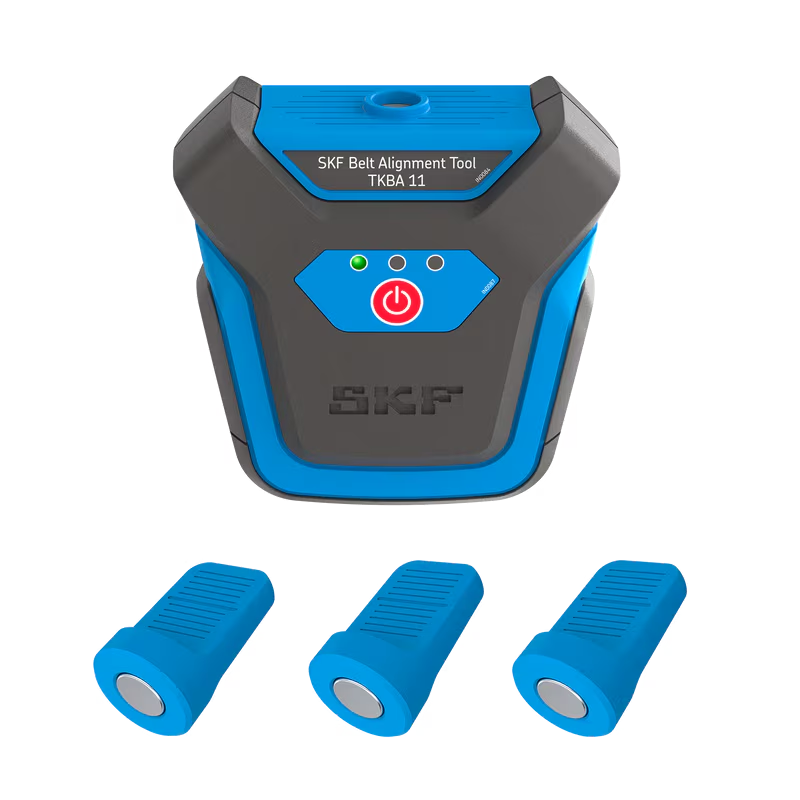

- Un emisor láser con tres objetivos pasivos
- Emplea un diodo láser rojo y puede utilizarse para distancias de hasta 3 m (10 ft)
- Sujeción fácil y rápida
- Proceso de alineación simplificado
- Ajuste simultáneo de tensión y alineación
- Puede utilizarse en la mayoría de las máquinas que emplean correas en V, correas de banda y correas acanaladas, así como en las que tienen piñones para cadena.
Aplicaciones típicas
Los alineadores de poleas SKF se utilizan, habitualmente, en centrales eléctricas, instalaciones de reciclaje, plantas químicas y de producción de alimentos y bebidas.
Las transmisiones por correa se encuentran en una gran variedad de aplicaciones, como instalaciones de climatización, instalaciones de bombeo, papeleras, molinos harineros, tornos, fresadoras y cintas transportadoras. Los accionamientos por piñones se utilizan, a menudo, en maquinaria agrícola, compresores y árboles de levas de motores.

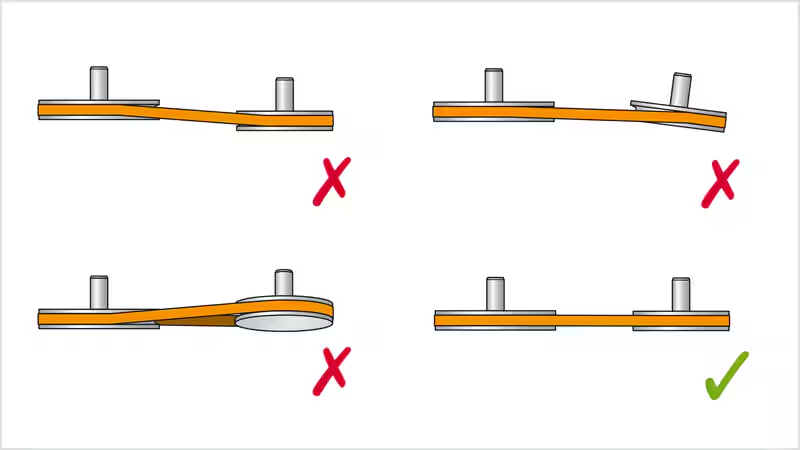

La alineación precisa de las transmisiones por correa o cadena ayuda a reducir el desgaste de correas, poleas, cadenas y piñones. Además de prolongar la vida útil de la correa y la polea, una alineación precisa también reduce las vibraciones de la máquina. Entre los beneficios típicos de una buena alineación, podemos mencionar la mejora del rendimiento de la máquina, la reducción de las paradas no planificadas y la disminución de los costos energéticos.
El TKBA 11 emplea un diodo láser rojo y puede utilizarse para distancias de hasta 3 m (10 ft). Sus resistentes soportes, fabricados con polímeros ABS y 2K, y una base de aluminio ayudan a garantizar la estabilidad y exactitud del ensamblaje durante la alineación.
Sus 3 pilas AAA le permiten hasta 32 horas de uso continuo. Todos los componentes del TKBA 11 –un emisor láser rojo, tres objetivos pasivos y tres pilas AAA– se suministran en un resistente maletín de transporte.
Comparación de productos
Los alineadores de poleas SKF alinean con exactitud poleas y piñones, y corrigen diferentes tipos de desalineación. El TKBA 11 es parte de una serie de herramientas que ofrecen un método simple para esta tarea.
Datos técnicos| Designación | TKBA 11 | |
| Unidad emisora | Tipo de láser | Diodo láser rojo |
| Láser | 1 láser integrado clase 2, <1 mW, 635 nm | |
| Longitud de la línea láser | 2,4 m a 2 m (7.9 ft a 6.6 ft) | |
| Precisión de medición angular | Mejor que 0,02° a 2 m (6.6 ft) | |
| Desplazamiento de precisión de la medición | Mejor que 0,5 mm (1/50 pulg.) | |
| Distancia de medición | 50 mm a 3 m (2 pulg. a 10 ft) | |
| Control | Interruptor de encendido/apagado del láser | |
| Material del soporte | ABS + 2K y base de aluminio con acabado sinterizado | |
| Unidad receptora (objetivos pasivos) | Material del soporte | ABS |
| Accesorios | Montaje | Magnético, montaje lateral |
| Pilas | 3 pilas alcalinas AAA tipo IEC LR03 | |
| Autonomía | 32 horas de uso continuo | |
| Requisitos de funcionamiento | Temperatura de funcionamiento | 0 a 40 °C (32 a 104 °F) |
| Temperatura de almacenamiento | - 20 a 60 °C (-4 a 140 °F) | |
| Humedad relativa | 10 a 90 % sin condensación | |
| Clasificación IP | IP 40 | |
| Dimensiones | Unidad transmisora | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 pulg.) |
| Unidades receptoras | Objetivos pasivos: 40 x 25 mm (1.57 x 0.98 pulg.) | |
| Dimensiones del maletín de transporte | 260 × 85 × 180 mm (10.2 x 3.3 x 7.1 pulg.) | |
| Peso | Unidad transmisora | 250 g (0.55 lb) con batería |
| Unidades receptoras | 35 g (0.08 lb) cada una (3 piezas) | |
| Total (incl. maletín) | 0,84 kg (1.85 lb) | |

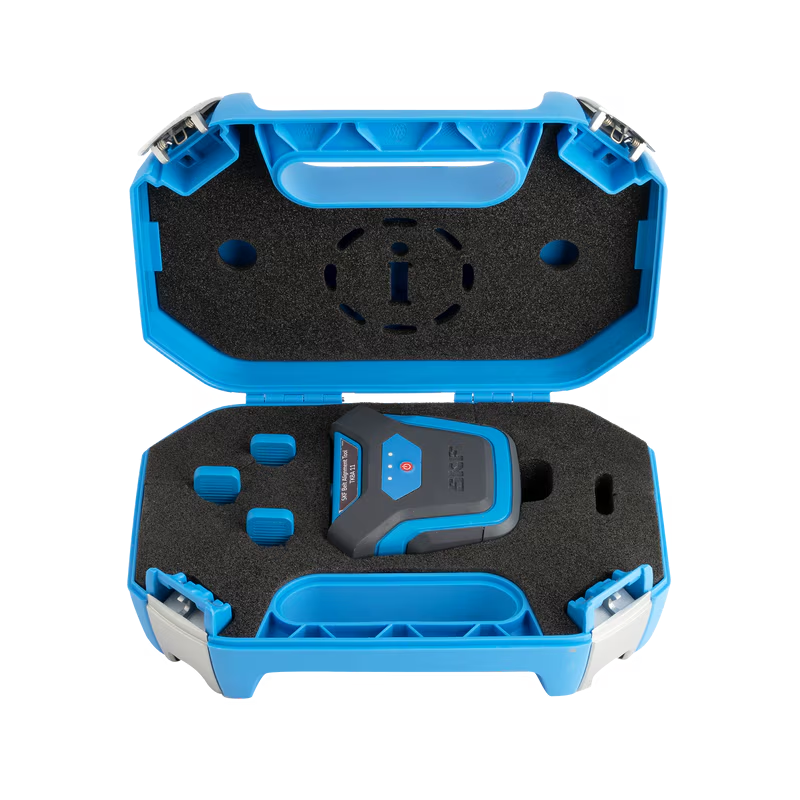

| Contenido del maletín | 1 unidad transmisora TKBA 11 | |
| 3 objetivos pasivos TKBA TARGET | ||
| 3 pilas AAA | ||
| 1 manual de instrucciones de uso impreso |
