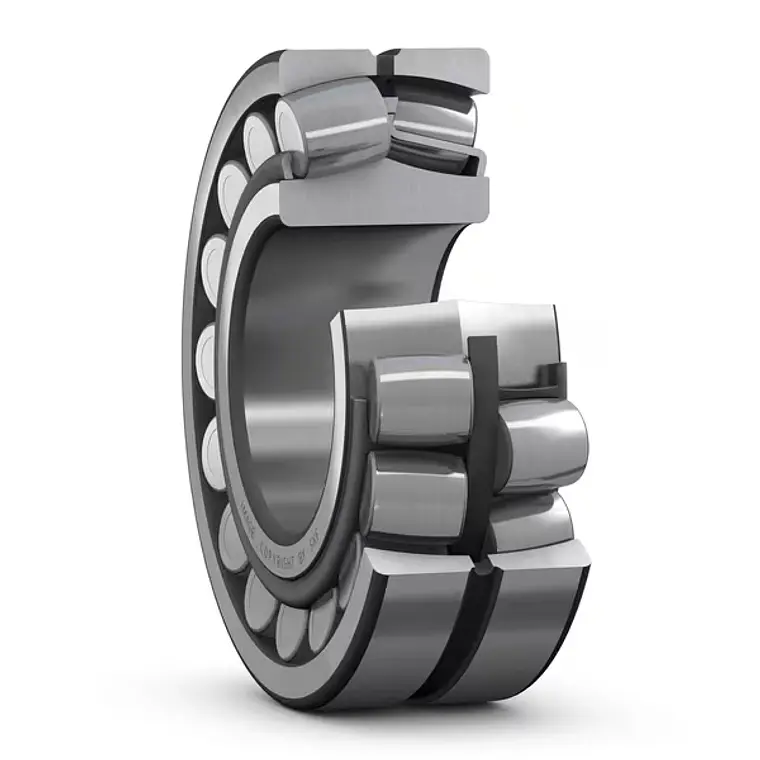

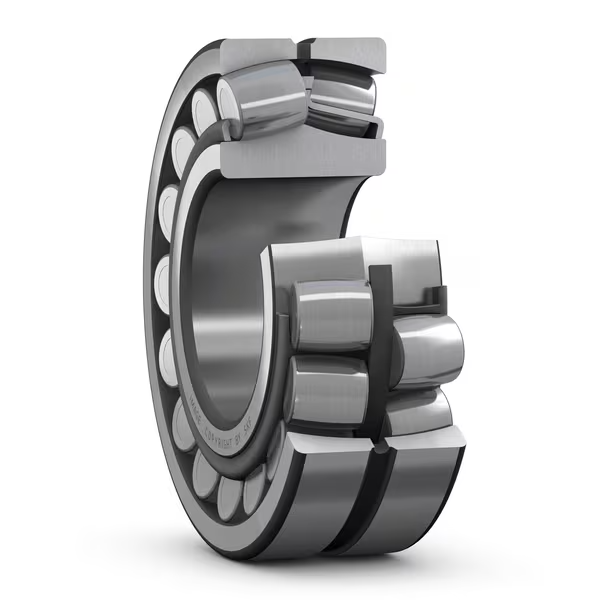

22315 E - Rodamiento de rodillos a rótula con funciones de relubricación
Los rodamientos de rodillos a rótula pueden admitir grandes cargas en ambos sentidos. Son autoalineables y se adaptan a la desalineación y a las flexiones del eje, prácticamente sin aumentar la fricción ni la temperatura. Este diseño incluye características para facilitar la relubricación. Los rodamientos pueden utilizarse en un sistema modular, que incluye soportes, manguitos y tuercas.
- Admiten desalineación
- alta capacidad de carga
- funciones de relubricación
- baja fricción y larga vida útil
- mayor resistencia al desgaste
| Tipo de agujero | Cilíndrico |

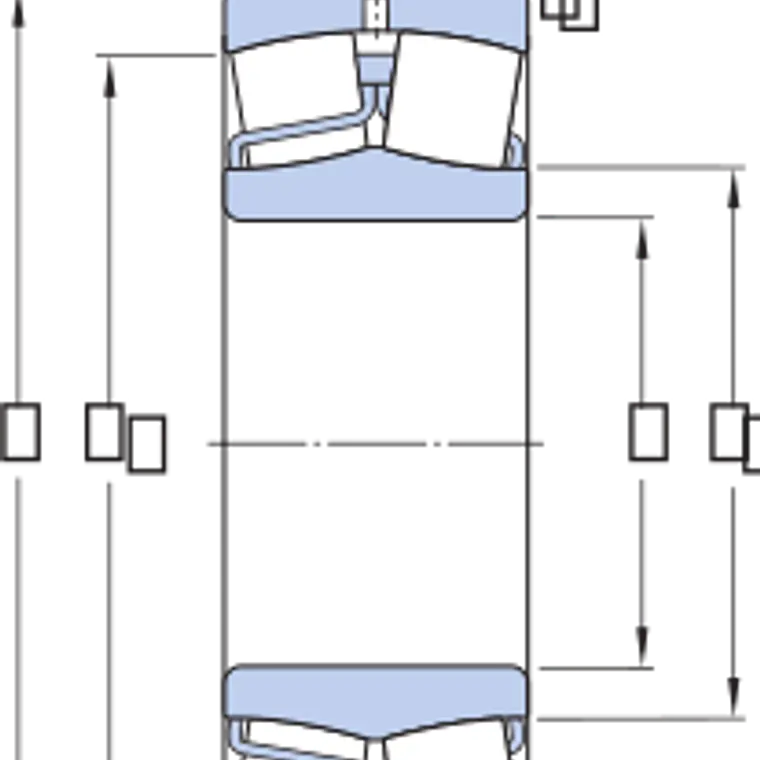

Dimensiones
| d | 75 mm | Diámetro del agujero |
|---|
| tΔdmp | -0.015 – 0 mm | Deviation limits of mid-range bore diameter |
|---|
| D | 160 mm | Diámetro exterior |
|---|
| tΔDmp | -0.025 – 0 mm | Deviation limits of mid-range outside diameter |
|---|
| B | 55 mm | Ancho |
|---|
| tΔBs | -0.06 – 0 mm | Deviation limits of ring width |
|---|
| d2 | ≈92.8 mm | Diámetro del resalte del aro interior |
|---|
| D1 | ≈135 mm | Diámetro del resalte/rebaje del aro exterior |
|---|
| b | 8.3 mm | Ancho de la ranura de lubricación |
|---|
| K | 4.5 mm | Diámetro del agujero de lubricación |
|---|
| r1,2 | min.2.1 mm | Dimensión del chaflán |
|---|
| Normal | ISO tolerance class for dimensions |
|---|
Dimensiones de los resaltes
| da | min.87 mm | Diámetro del resalte del eje |
|---|
| Da | max.148 mm | Diámetro del resalte del soporte |
|---|
| ra | max.2 mm | Radio de acuerdo |
|---|
Datos del cálculo
| Clase de rendimiento SKF | | SKF Explorer |
|---|
| Capacidad de carga dinámica básica | C | 462 kN |
|---|
| Capacidad de carga estática básica | C0 | 475 kN |
|---|
| Carga límite de fatiga | Pu | 48 kN |
|---|
| Velocidad de referencia | | 3 200 r/min |
|---|
| Velocidad límite | | 4 300 r/min |
|---|
| Valor límite | e | 0.35 |
|---|
| Factor de cálculo | Y1 | 1.9 |
|---|
| Factor de cálculo | Y2 | 2.9 |
|---|
| Factor de cálculo | Y0 | 1.8 |
|---|
