TMHC 110E - Kit de extractores hidráulicos SKF

Name: TMHC 110E - Kit de extractores hidráulicos SKF
Brand: SKF
SKU: TMHC 110E
Price: 1573586.0 CLP
Availability: OutOfStock

Descripción

TMHC 110E - Kit de extractores hidráulicos

El TMHC 110E es un kit de extractor hidráulico que combina un extractor de garras y un extractor de cuchillas. El kit incluye dos juegos de brazos con diferentes longitudes que pueden utilizarse en configuración de 2 o 3 brazos y un extractor de cuchillas con un alcance máximo de 250 mm (9,8 pulg.). El husillo hidráulico con válvula de seguridad permite un desmontaje seguro y sin esfuerzo para diversos rodamientos y componentes. La pieza central accionada por resorte y los brazos extractores autobloqueantes apoyan aún más el funcionamiento seguro y fácil del extractor.

Kit versátil con dos longitudes de brazo diferentes utilizables en configuraciones de 2 o 3 brazos y extractor de cuchillas
desmontaje sin esfuerzo con el husillo hidráulico
los brazos con autofijación minimizan los riesgos de deslizamiento bajo carga
el punto central, accionado mediante muelle, permite centrar fácilmente el extractor
se suministra con dos piezas de extensión para el husillo hidráulico, para permitir una rápida adaptación a la longitud de extracción requerida
el husillo hidráulico está equipado con una válvula de seguridad para evitar la sobrecarga del extractor

Dimensiones

Rango de diámetro exterior de la pieza de trabajo, usando brazos	Juego 1: 50 a 110 mmJuego 2: 75 a 170 mm
Alcance, usando brazos (máx.)	Juego 1: 65 mmJuego 2: 115 mm
Altura de la garra	8 mm
Longitud de la garra	15 mm
Ancho de garra	25 mm
Husillo hidráulico, carrera de pistón	80 mm
Rosca de adaptador extractor	UN 1.5 x 16 tpi
Rango de diámetro exterior de la pieza de trabajo, usando separador	26 a 160 mm
Rango de diámetro del eje, usando separador	20 to 100 mm
Alcance, usando separador (máx.)	250 mm, usando las varillas de extensión provistas
Longitud total del husillo	505 mm, incl. 2 piezas de extensión disponibles

Propiedades

Aplicaciones recomendadas	Para el desmontaje de rodamientos, engranajes, poleas y otros componentes industriales con forma de aro de los ejes en aplicaciones industriales, de construcción y agrícolas. Opción de elegir entre extractor de garras o separador, según el espacio alrededor del componente.
Apto para desmontaje de pieza de trabajo de un asiento cilíndrico (eje recto)	Sí
Apto para desmontaje de rodamientos de asiento cónico (eje cónico)	Sí
Apto para desmontaje de rodamiento de un manguito (de fijación o de desmontaje)	Sí
Apto para montaje de pieza de trabajo en una disposición ciega (soporte con eje)	No
Apto para desmontaje de pieza de trabajo en un soporte	No
Apto para tipo(s) de rodamientos	Todos
Generación de fuerza de desmontaje	Husillo hidráulico,TMHS 100
Características especiales	Sistema de centrado y autofijación para agarre firme del componenteUtilizable con extractor de 2 o 3 brazos, Provisto con dos juegos de brazos diferente, Provisto con varias piezas de extensión del husillo para adaptar rápidamente el alcanceProporciona la posibilidad con el separador de acoplar el aro interior del rodamiento, lo que asegura que no se transmita ninguna fuerza de extracción a través de los elementos rodantesViene con varillas de extensión para permitir el uso en ejes más largosHusillo hidráulico con válvula de seguridad integrada para uso más seguro
Fuerza de extracción (máx.)	100 kN
Cantidad total de brazos en el kit	2 juegos de 3
Brazos	Juego 1, TMHP 10E-9 con longitud de brazo de 140 mmJuego 2, TMHP 10E-10 con longitud de brazo de 190 mm
Altura del separador	25 mm
Boquilla de husillo	sí, ⌀ 30 mm
Color	Negro/Plata
Material	Acero de ingeniería aleado, endurecido y templado
Recubrimiento	Fosfatado negroHusillo hidráulico con partes de cromo trivalentes
Temperatura de almacenamiento recomendada	5 – 40 °C
Humedad relativa	max 75%
Dimensiones del maletín (l. x al. x an.)	580 x 410 x 70 mm

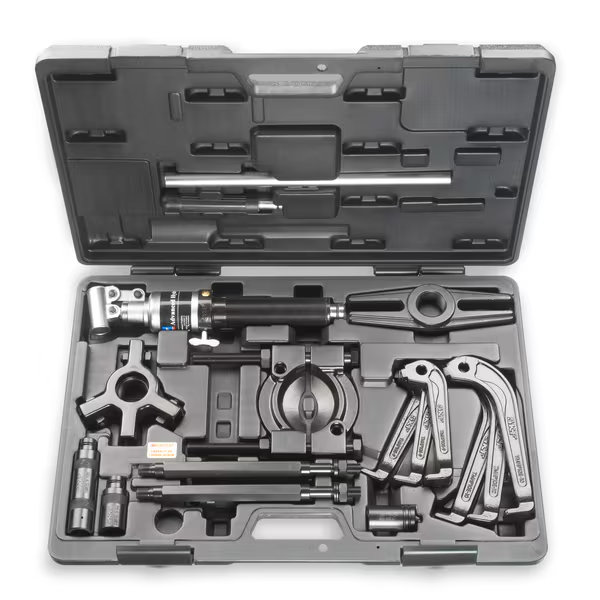

Contenido	1 soporte de montaje de brazo3 brazos, juego 1, TMHP10E-93 brazos, juego 2, TMHP10E-101 juego de separadores1 travesaño2 varillas principales2 varillas de extensión, 125 mm1 husillo hidráulico TMHS 100, con manillar2 prolongadores para husillo hidráulico: 50, 100 mm1 boquilla con punto central para husillo hidráulicoIFUMaletín
