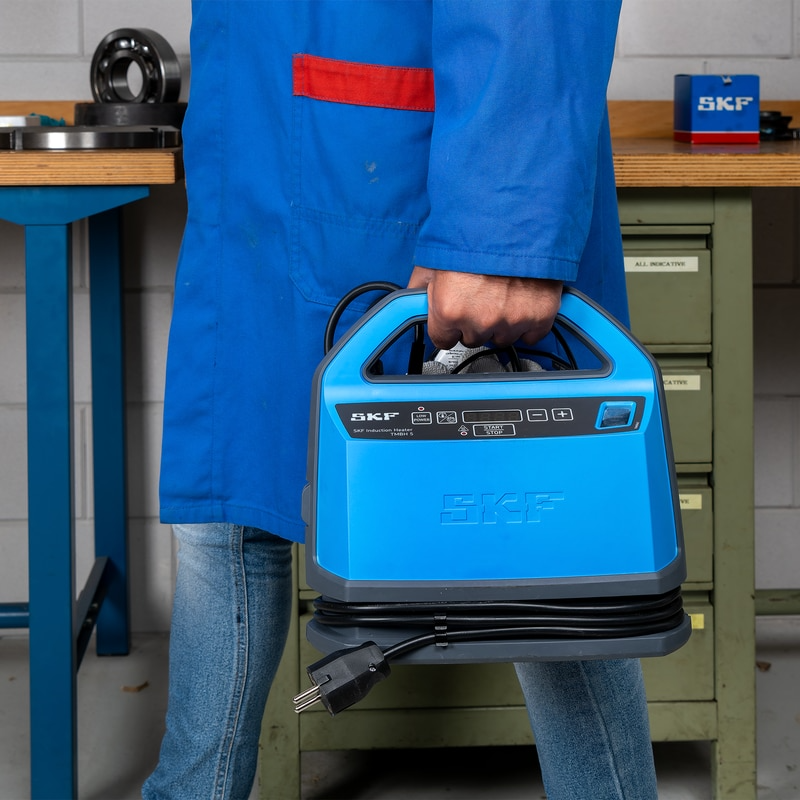

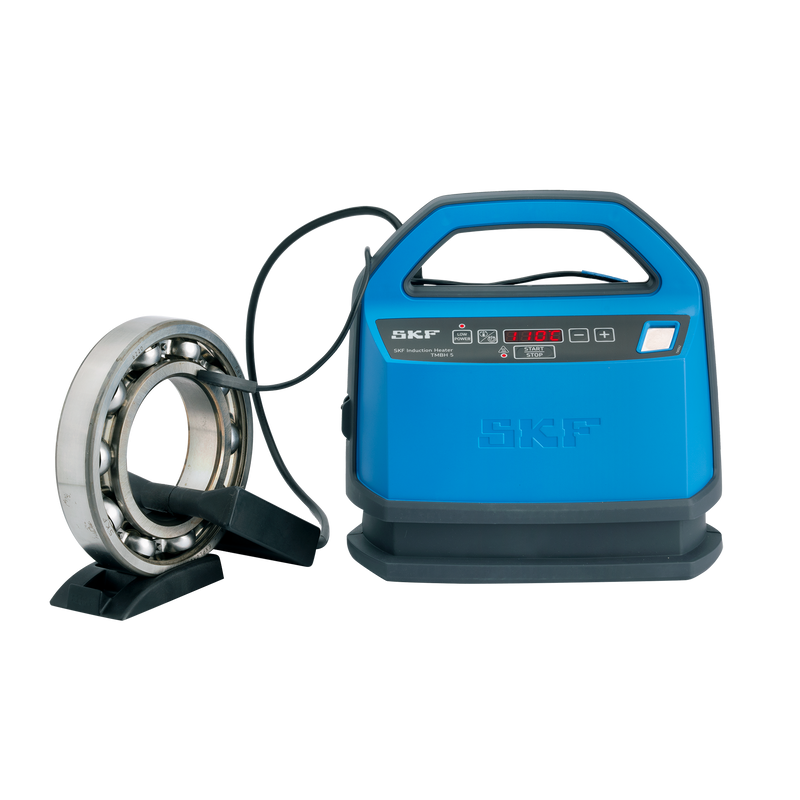

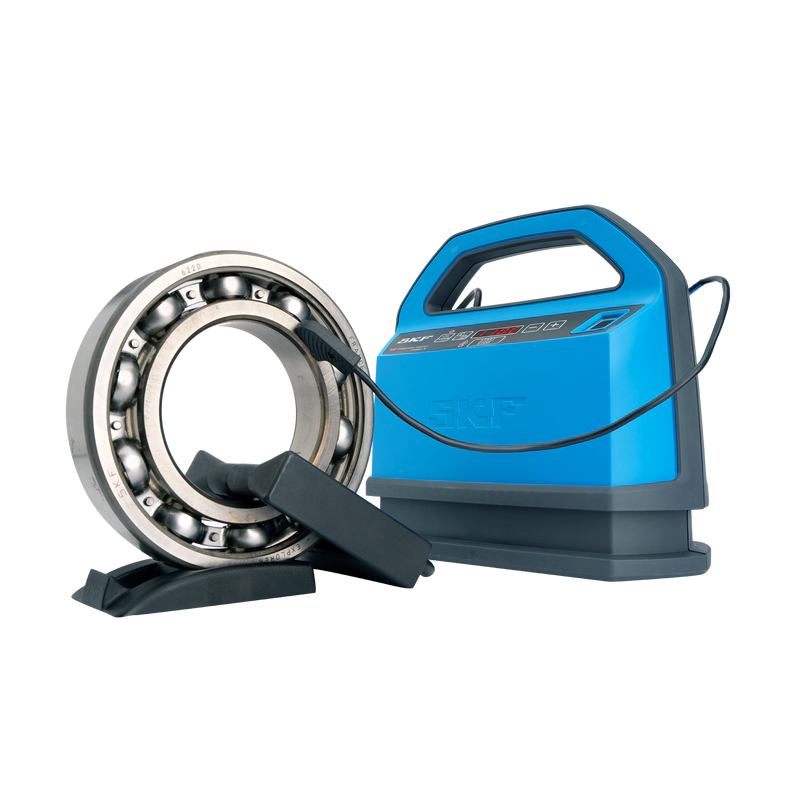

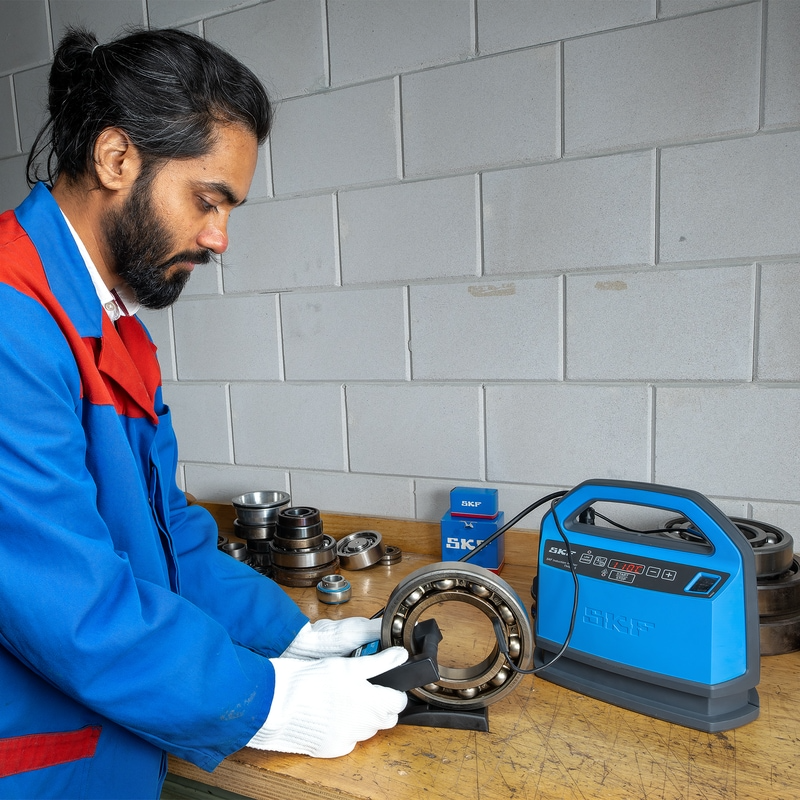

El calentador de inducción portátil TMBH 5 se utiliza para calentar y montar rodamientos de rodillos en un eje con un ajuste de interferencia. Es lo suficientemente versátil como para utilizarse en diversas situaciones, como en un banco de trabajo, en la fábrica o sobre el terreno. Las aplicaciones típicas incluyen trabajos de mantenimiento y servicio en activos como cajas de engranajes, bombas, ventiladores y sopladores.

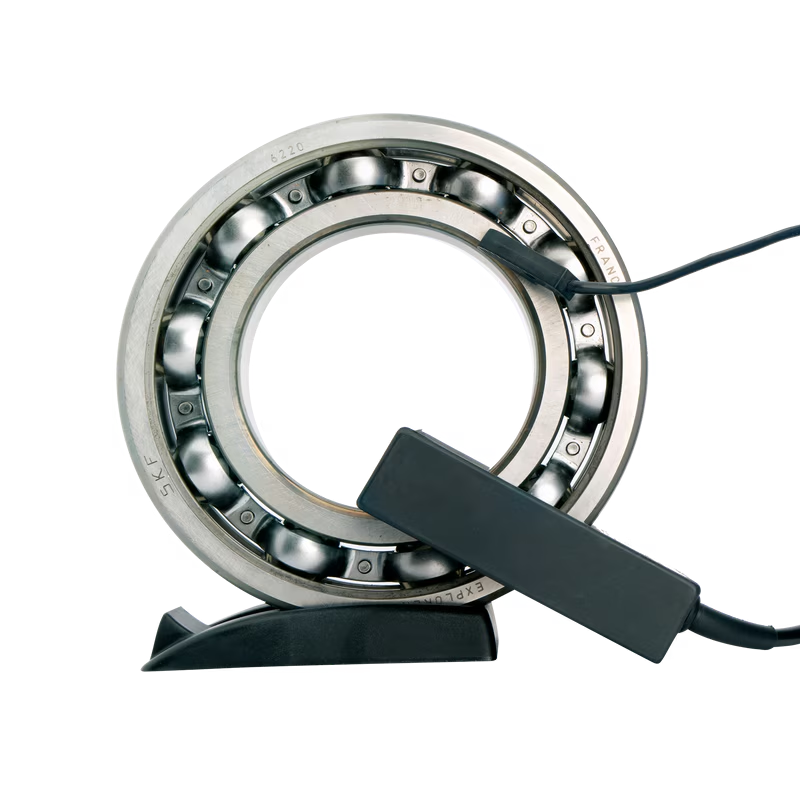

El dispositivo es casi silencioso y pesa solo 3 kg, gracias, sobre todo, al uso de una sofisticada tecnología de frecuencia media. Dispone de una pinza de inducción con bobinas internas. La corriente en las bobinas genera un campo magnético fluctuante. Esto induce corrientes en el componente, produciendo calor. Como este calor se genera en el componente, no en la pinza, el proceso es muy eficaz.
El calentador genera una diferencia de temperatura entre el rodamiento y el eje. Esto hace que el rodamiento se expanda, por lo que no es necesario aplicar fuerza durante la instalación. También puede calentar otros componentes metálicos en forma de anillo.

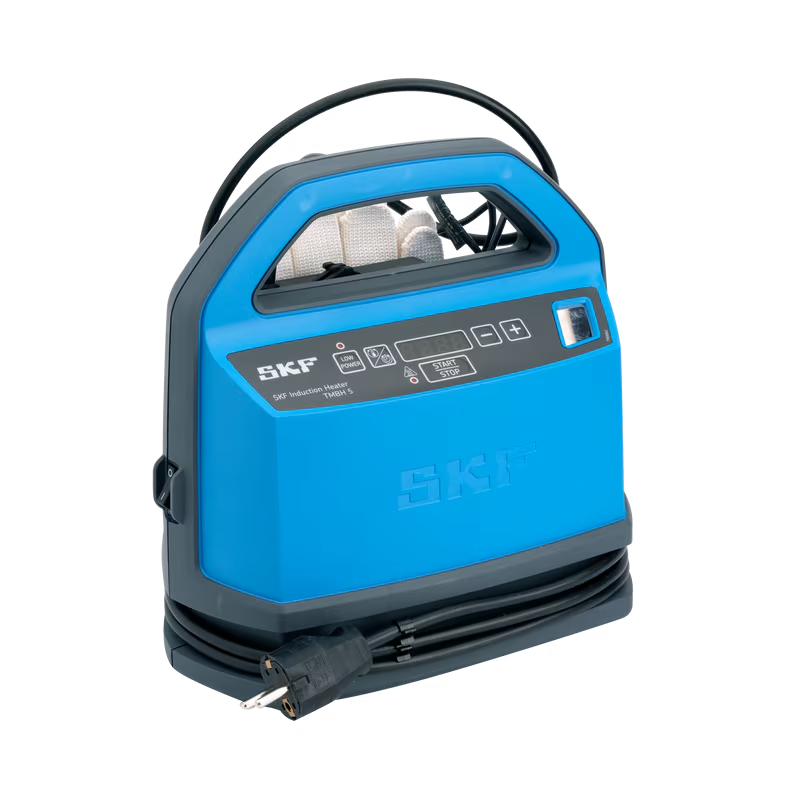

La interfaz intuitiva de la unidad permite al usuario seleccionar el modo de Temperatura o el modo de Temporizador. Un indicador LED muestra cuándo el TMBH 5 está en funcionamiento, ya que apenas hace ruido.
Beneficios y características del TMBH 5:
| Designación | TMBH 5/230 V TMBH 5/120 V | |
| Aplicación 1) | ||
| Peso del rodamiento 2) | hasta 5 kg (11 lb) | |
| Diámetro mín. del agujero del rodamiento | 20 mm (0.8 pulg.) | |
| Diámetro máx. del agujero del rodamiento | 100 mm (4 pulg.) | |
| Área operativa de la pinza de calentamiento | 50 x 50 mm (2 x 2 pulg.) | |
| Ancho máx. del rodamiento | 50 mm (2 pulg.) | |
| Potencia máxima | TMBH 5/230 V: 350 W TMBH 5/120 V: 350 W | |
| Voltaje y frecuencia | TMBH 5/230 V: 230 V ±10 %, 50/60 Hz TMBH 5/120 V: 120 V ±10 %, 50/60 Hz | |
| Consumo máx. de corriente | TMBH 5/230 V: 2A TMBH 5/120 V: 4 A | |
| Control de temperatura | 40 a 200 °C (104 a 392 °F) | |
| Control de tiempo | 5 segundos – 60 minutos | |
| Desmagnetización | El calentador no magnetiza | |
| Dimensiones (ancho x profundidad x altura) | 275 x 180 x 270 mm (10.8 x 7.09 x 10.6 pulg.) | |
| Peso total | 3 kg (6.6 lb) | |
| 1) SKF recomienda no calentar a más de 80 °C (175 °F) aquellos rodamientos que están tapados con sellos o placas de protección. Sin embargo, si es necesario alcanzar temperaturas más altas, comuníquese con SKF. El calentador está diseñado para operaciones de mantenimiento en las que se permite un cierto enfriamiento entre trabajos. | ||
| 2) Según la geometría del rodamiento, la temperatura de calentamiento máxima. | ||
| Designación | Descripción |
| TMBH 5-3 | Sonda de temperatura, magnética tipo K, incluidos cable de 600 mm (23.6 pulg) y enchufe |
| TMBH 5-4 | Pinza de calentamiento (incluidos cable y enchufe) |
| TMBH 5-5 | Soporte de rodamiento |

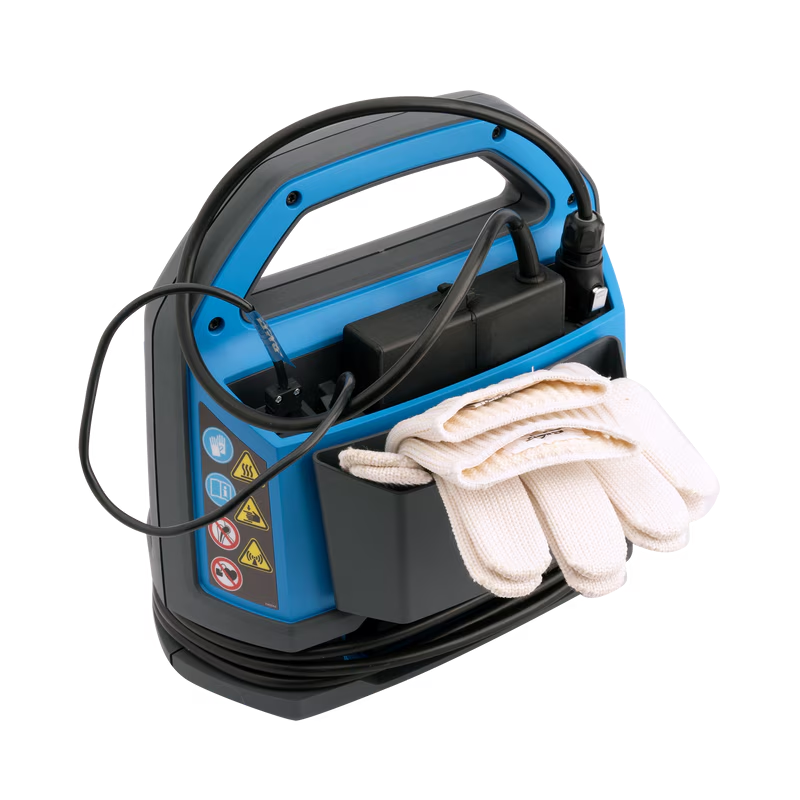

| TMBA G11 | Guantes resistentes al calor, un par |
