Name: SY 2.3/16 TF - Unidad de rodamientos de bolas con soporte de pie con aro interior prolongado
Brand: SKF
SKU: SY 2.3/16 TF
Price: 78263.0 CLP
Availability: InStock

Descripción

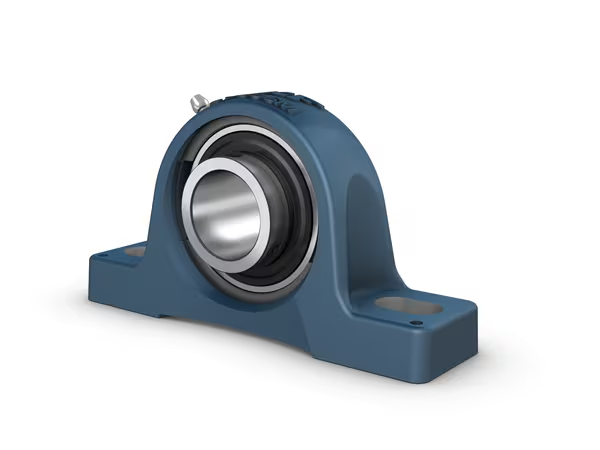

SY 2.3/16 TF - Unidad de rodamientos de bolas con soporte de pie con aro interior prolongado y fijaciones con tornillos, fundición, normas ISO

Las unidades de rodamientos de bolas con soporte de pie están formadas por un rodamiento de inserción montado en un soporte de fundición que puede atornillarse a una superficie de apoyo. Esta versión es adecuada para aplicaciones con sentidos de giro constantes y alternados. Tiene un aro interior prolongado en ambos lados, y se fija en el eje ajustando un tornillo de fijación en el aro interior, lo que la hace fácil de montar.

Fuertes
listos para montar
rodamiento lubricado y sellado
fijación rápida en el eje
alquilables

Dimensiones

d	55,563 mm	diámetro del agujero
d ₁	≈ 69,06 mm	Diámetro del resalte del aro interior
A	60 mm	Ancho de la base
Un ₁	40 mm	Ancho superior
Un ₅	37,5 mm	Parte que sobresale de la tapa lateral
B	55,6 mm	Ancho del aro interior
B ₄	9 mm	Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
H	63,5 mm	Altura del centro del asiento esférico
H ₁	24 mm	Altura del pie
H ₂	126 mm	Altura total
J	171,5 mm	Distancia entre los tornillos de fijación
J	máx. 181 mm	Distancia máxima entre los tornillos de fijación
J	mín. 162 mm	Distancia mínima entre los tornillos de fijación
L	219 mm	Longitud total
norte	18 mm	Diámetro del agujero del tornillo de fijación
N ₁	27,5 mm	Longitud del agujero del tornillo de fijación
s ₁	33,4 mm	Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura

Orificio roscado

R _G	1/4-28 UNF	Rosca del soporte para la boquilla engrasadora
R ₁	4,5 mm	Posición axial de la rosca del soporte
R _α	45 °	Posición angular de la rosca del soporte

Boquilla engrasadora

D _N	6,5 mm	Diámetro de la cabeza esférica de la boquilla engrasadora
SO _NOR	7 mm	Tamaño de la llave hexagonal para la boquilla engrasadora
G _N	1/4-28 SAE-LT	Rosca de la boquilla engrasadora

Fijas de situación

J ₆	201 mm	Distancia de las fijas de situación
J ₇	21 mm	Desplazamiento axial de las fijas de situación
N ₄	4 mm	Diámetro recomendado para las fijaciones de situación
