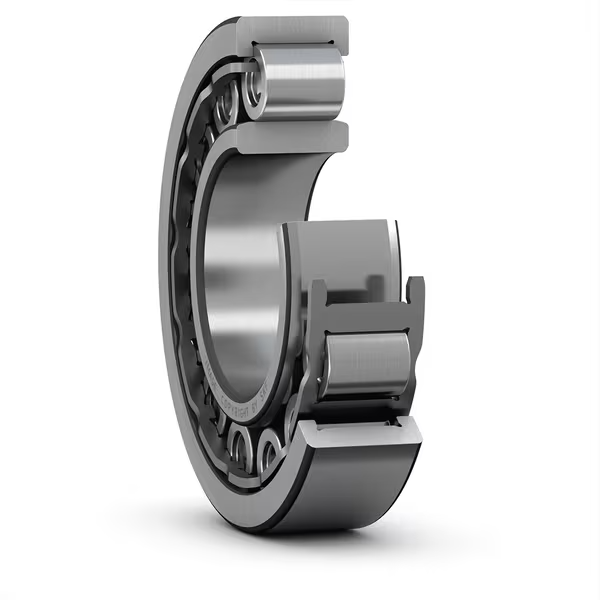

NU 217 ECJ -
Rodamiento de una hilera de rodillos cilíndricos, diseño NU
Los rodamientos de rodillos cilíndricos de una hilera están diseñados para soportar altas cargas radiales a altas velocidades. Con dos bridas integradas en el anillo exterior y sin bridas en el anillo interior, los rodamientos de diseño NU permiten el desplazamiento axial en ambas direcciones. Una característica importante es su diseño desmontable, que facilita el montaje y permite el intercambio de los componentes. También disponibles bajo pedido con diámetros interiores y/o exteriores especiales, adecuados para ejes y carcasas modificados.
- Alta capacidad de carga radial
- baja fricción
- larga vida útil
- admitir desplazamiento axial en ambos sentidos
- diseño desmontable
Dimensiones
| d | 85 mm | diámetro del agujero |
|---|
| D | 150 mm | ingresos exterior |
|---|
| B | 28 mm | Ancho |
|---|
| D 1 | ≈ 130,3 mm | Diámetro del resalte del aro exterior |
|---|
| F | 100,5 mm | Diámetro del camino de rodadura del aro interior |
|---|
| r 1,2 | mín. 2 mm | Dimensión del chaflán |
|---|
| r 3,4 | mín. 2 mm | Dimensión del chaflán |
|---|
| s | máx. 1,5 mm | Desplazamiento axial admisible |
|---|
Dimensiones de los resaltes
| d a | mín. 96 mm | Diámetro del manguito distanciador |
|---|
| d a | máx. 98 mm | Diámetro del manguito distanciador |
|---|
| d b | mín. 103 mm | diámetro del resalte del eje |
|---|
| D a | máx. 138,5 mm | Diámetro del resalte del soporte |
|---|
| r a | máx. 2 mm | Radio de acuerdo |
|---|
| r b | máx. 2 mm | Radio de acuerdo |
|---|
Datos del cálculo
| Clase de rendimiento SKF | | SKF Explorer |
|---|
| Capacidad de carga dinámica básica | do | 190 kN |
|---|
| Capacidad de carga estática básica | C 0 | 200 kN |
|---|
| Carga límite de fatiga | P u | 25 kN |
|---|
| Velocidad de referencia | | 4800 rpm |
|---|
| Velocidad límite | | 5300 rpm |
|---|
| Factor de carga mínima | k r | 0,15 |
|---|
| Valor límite | mi | 0,2 |
|---|
| Factor de cálculo | Y | 0,6 |
|---|
